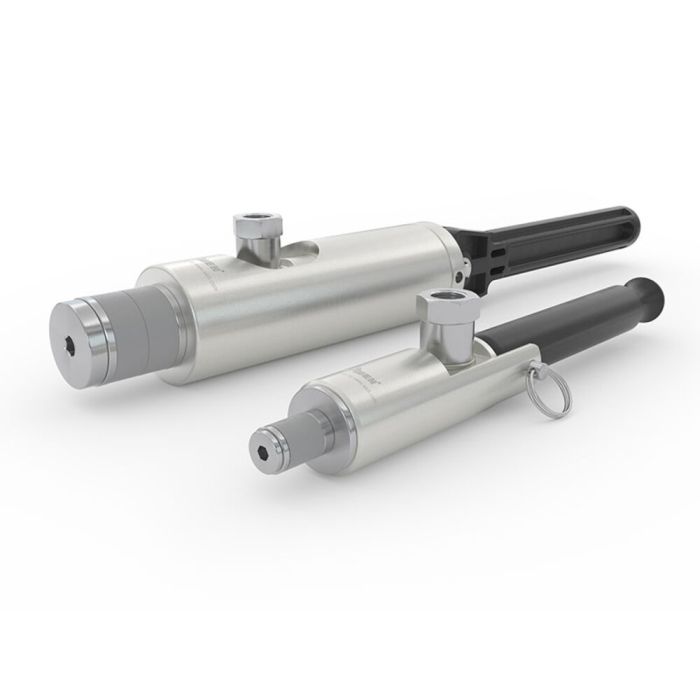

Adapter WEH® TW221

Do otworów i rur gładkich, średnica wewnętrzna rury 28.5 - 29.4 mm, sterowanie dźwignią zaciskową, do maks. 3 bar

Numer części

C1-87141

0,00 €

Szybkozłączka WEH® TW221 to idealne narzędzie do napełniania i opróżniania, a także do testów ciśnieniowych i próżniowych w obszarze niskiego ciśnienia.

Sterowanie za pomocą dźwigni zaciskowej umożliwia uzyskać w ciągu kilku sekund bezpieczne i ciśnieniowo szczelne połączenie na średnicy wewnętrznej otworów i gładkich rur wykonanych z miedzi, stali i aluminium. Proste sterowanie chroni stawy operatora, skraca czas testowania i upraszcza procesy.

Sterowany ręcznie adapter uszczelnia się stabilnie w testowanym detalu. Elastyczne uszczelki działają niezawodnie i niwelują tolerancje rur w zakresie do ±0,25 mm (wymagana kolistość średnicy wewnętrznej rury – maks. 0,25 mm). Nie ma potrzeby ponownej regulacji uszczelek.

Szybkozłącze jest wykorzystywane m.in. w przemyśle motoryzacyjnym do testów próżniowych i szczelności przy użyciu powietrza bezolejowego, mediów gazowych lub pełni funkcję zaślepki. Nadają się także do napełniania i opróżniania w przemyśle chłodniczym i klimatyzacyjnym.

Dane techniczne

Dane techniczne
Nominal bore (DN)	2 do 4 mm, według projektu
Maksymalne dopuszczalne ciśnienie robocze PS	3 bar
Temperature Range	+5 °C do +80 °C
Connection A	Średnica wewnętrzna rury/otworu 28,5 - 29,4 mm
Media Inlet	Gwint wewnętrzny G1/8"
Leak Rate	1 x 10^-3 mbar x l/s
Actuation	Sterowanie ręczne za pomocą dźwigni zaciskowej
Material	Body size 1+2: Anodized aluminium Body size 3: Stainless steel
Sealing Material	Uszczelnienie przednie z SBR

Szczegóły

Połączenie w kilka sekund
Do połączeń w rurach prostych i otworach
Materiały wysokiej jakości
Nie wymaga ręcznego dokręcania
Nie jest wymagana regulacja uszczelnienia
Szeroki zakres tolerancji rur do ± 0,25 mm

Zastosowanie

Szybkozłącze nadaje się do testów ciśnieniowych i próżniowych oraz może pełnić funkcję zaślepki dla gładkich rur i otworów. Uszczelnienie na średnicy wewnętrznej rury ø 9,5 mm do 24,4 mm.
Stosowane w przemyśle motoryzacyjnym i elektromobilności oraz przemyśle ogólnym do testowania:

silników w obszarze niskiego ciśnienia
zbiorników ciśnieniowych
zaworów
przekładników pomiarowych
sprężarek
zagęszczaczy
systemów rurociągowych
obwodów chłodzenia silników elektrycznych
przyłączy wodnych napędów elektrycznych
systemów akumulatorowych pojazdów elektrycznych

Adapter TW221 jest także stosowany do napełniania i opróżniania w przemyśle chłodniczym i klimatyzacyjnym.

CAD

Pobierz pliki CAD

Do pobrania

Oznaczenie	Typ dokumentu	Język	Typ danych	Wielkość danych

Warianty produktów

Numer części	Connection A	Media Inlet
C1-82300	Średnica wewnętrzna rury/otworu 18,5 - 19,4 mm	Gwint wewnętrzny G1/8"
C1-82304	Średnica wewnętrzna rury/otworu 12,5 - 13,4 mm	Gwint wewnętrzny G1/8"
C1-82305	Średnica wewnętrzna rury/otworu 11,5 - 12,4 mm	Gwint wewnętrzny G1/8"
C1-82307	Średnica wewnętrzna rury/otworu 20,5 - 21,4 mm	Gwint wewnętrzny G1/8"
C1-82308	Średnica wewnętrzna rury/otworu 21,5 - 22,4 mm	Gwint wewnętrzny G1/8"
C1-82309	Średnica wewnętrzna rury/otworu 9,5 - 10,4 mm	Gwint wewnętrzny G1/8"
C1-82814	Średnica wewnętrzna rury/otworu 10,5 - 11,4 mm	Gwint wewnętrzny G1/8"
C1-83865	Średnica wewnętrzna rury/otworu 23,5 - 24,4 mm	Gwint wewnętrzny G1/8"
C1-84141	Średnica wewnętrzna rury/otworu 25,5 - 26,4 mm	Gwint wewnętrzny G1/8"
C1-84246	Średnica wewnętrzna rury/otworu 13,5 - 14,4 mm	Gwint wewnętrzny G1/8"
C1-84247	Średnica wewnętrzna rury/otworu 14,5 - 15,4 mm	Gwint wewnętrzny G1/8"
C1-84248	Średnica wewnętrzna rury/otworu 15,5 - 16,4 mm	Gwint wewnętrzny G1/8"
C1-84249	Średnica wewnętrzna rury/otworu 16,5 - 17,4 mm	Gwint wewnętrzny G1/8"
C1-84251	Średnica wewnętrzna rury/otworu 17,5 - 18,4 mm	Gwint wewnętrzny G1/8"
C1-84252	Średnica wewnętrzna rury/otworu 19,5 - 20,4 mm	Gwint wewnętrzny G1/8"
C1-84253	Średnica wewnętrzna rury/otworu 22,5 - 23,4 mm	Gwint wewnętrzny G1/8"
C1-86190	Średnica wewnętrzna rury/otworu 27,5 - 28,4 mm	Gwint wewnętrzny G1/8"
C1-86191	Średnica wewnętrzna rury/otworu 29,5 - 30,4 mm	Gwint wewnętrzny G1/8"
C1-86878	Średnica wewnętrzna rury/otworu 24,5 - 25,4 mm	Gwint wewnętrzny G1/8"
C1-87141	Średnica wewnętrzna rury/otworu 28,5 - 29,4 mm	Gwint wewnętrzny G1/8"
C1-88744	Średnica wewnętrzna rury/otworu 26,5 - 27,4 mm	Gwint wewnętrzny G1/8"
