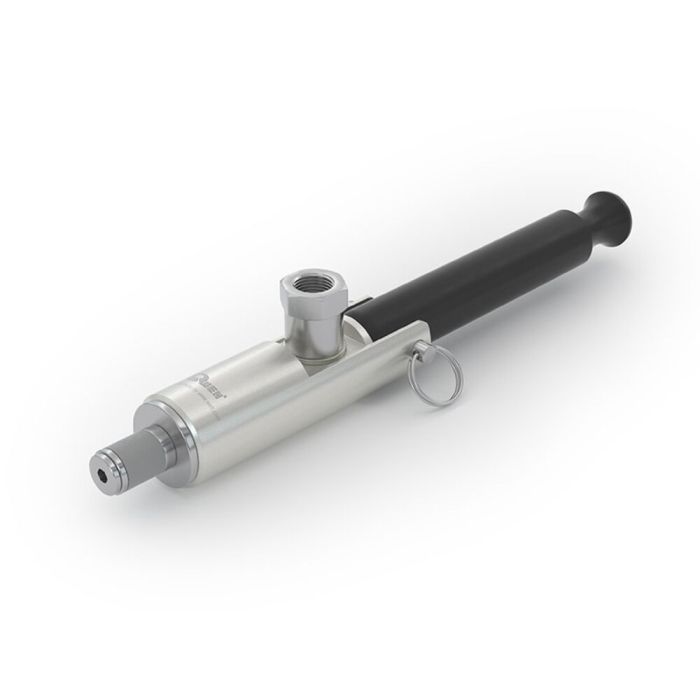

Adapter WEH® TW221
Szybkozłączka WEH® TW221 to idealne narzędzie do napełniania i opróżniania, a także do testów ciśnieniowych i próżniowych w obszarze niskiego ciśnienia.
Sterowanie za pomocą dźwigni zaciskowej umożliwia uzyskać w ciągu kilku sekund bezpieczne i ciśnieniowo szczelne połączenie na średnicy wewnętrznej otworów i gładkich rur wykonanych z miedzi, stali i aluminium. Proste sterowanie chroni stawy operatora, skraca czas testowania i upraszcza procesy.
Sterowany ręcznie adapter uszczelnia się stabilnie w testowanym detalu. Elastyczne uszczelki działają niezawodnie i niwelują tolerancje rur w zakresie do ±0,25 mm (wymagana kolistość średnicy wewnętrznej rury – maks. 0,25 mm). Nie ma potrzeby ponownej regulacji uszczelek.
Szybkozłącze jest wykorzystywane m.in. w przemyśle motoryzacyjnym do testów próżniowych i szczelności przy użyciu powietrza bezolejowego, mediów gazowych lub pełni funkcję zaślepki. Nadają się także do napełniania i opróżniania w przemyśle chłodniczym i klimatyzacyjnym.
| Nominalna średnica (DN) | 2 to 4 mm, acc. to design |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 3 bar |
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | Tube/Bore ID 9.5 - 10.4 mm |
| Wejście medium B1 | G1/8" female thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Manual actuation via clamping lever |
| Materiał | Anodized aluminium, (others on request) |
| Materiał uszczelniający | Front seal of SBR |
- Connection in seconds
- For connection into straight tubes and bores
- High-grade materials
- No hand tightening required
- No seal adjustment required
- Wide range of tube tolerances up to ± 0.25 mm
Szybkozłącze nadaje się do testów ciśnieniowych i próżniowych oraz może pełnić funkcję zaślepki dla gładkich rur i otworów. Uszczelnienie na średnicy wewnętrznej rury ø 9,5 mm – 10,4 mm.
Stosowane w przemyśle motoryzacyjnym i elektromobilności oraz w przemyśle ogólnym do testowania:
- silników w obszarze niskiego ciśnienia
- zbiorników ciśnieniowych
- zaworów
- przekładników pomiarowych
- sprężarek
- zagęszczaczy
- systemów rurociągowych
- obwodów chłodzenia silników elektrycznych
- przyłączy wodnych napędów elektrycznych
- systemów akumulatorowych pojazdów elektrycznych
Adapter TW221 jest także stosowany do napełniania i opróżniania w przemyśle chłodniczym i klimatyzacyjnym.
