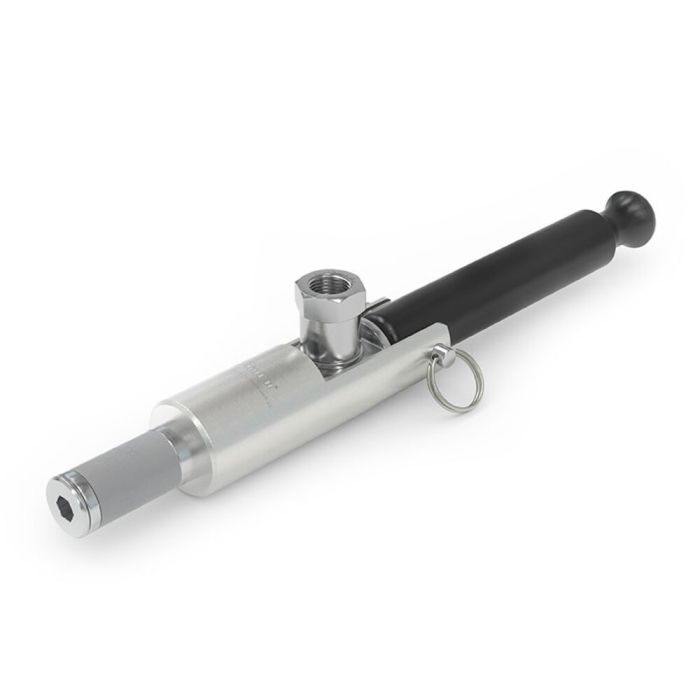

Adapter WEH® TW221

Do otworów, rur gładkich, średnica wewnętrzna rury 21,5 – 22,4 mm, sterowanie dźwignią zaciskową, do maks. 3 bar

Numer części

C1-82308

0,00 €

Szybkozłączka WEH® TW221 to idealne narzędzie do napełniania i opróżniania, a także do testów ciśnieniowych i próżniowych w obszarze niskiego ciśnienia.

Sterowanie za pomocą dźwigni zaciskowej umożliwia uzyskać w ciągu kilku sekund bezpieczne i ciśnieniowo szczelne połączenie na średnicy wewnętrznej otworów i gładkich rur wykonanych z miedzi, stali i aluminium. Proste sterowanie chroni stawy operatora, skraca czas testowania i upraszcza procesy.

Sterowany ręcznie adapter uszczelnia się stabilnie w testowanym detalu. Elastyczne uszczelki działają niezawodnie i niwelują tolerancje rur w zakresie do ±0,25 mm (wymagana kolistość średnicy wewnętrznej rury – maks. 0,25 mm). Nie ma potrzeby ponownej regulacji uszczelek.

Szybkozłącze jest wykorzystywane m.in. w przemyśle motoryzacyjnym do testów próżniowych i szczelności przy użyciu powietrza bezolejowego, mediów gazowych lub pełni funkcję zaślepki. Nadają się także do napełniania i opróżniania w przemyśle chłodniczym i klimatyzacyjnym.

Dane techniczne

Dane techniczne
Nominal bore (DN)	2 do 4 mm, według projektu
Maksymalne dopuszczalne ciśnienie robocze PS	3 bar
Temperature Range	+5 °C do +80 °C
Connection A	Średnica wewnętrzna rury/otworu 21,5 - 22,4 mm
Media Inlet	Gwint wewnętrzny G1/8"
Leak Rate	1 x 10^-3 mbar x l/s
Actuation	Sterowanie ręczne za pomocą dźwigni zaciskowej
Material	Aluminium anodowane (pozostałe na zapytanie)
Sealing Material	Uszczelnienie przednie z SBR

Szczegóły

Połączenie w kilka sekund
Do połączeń w rurach prostych i otworach
Materiały wysokiej jakości
Nie wymaga ręcznego dokręcania
Nie jest wymagana regulacja uszczelnienia
Szeroki zakres tolerancji rur do ± 0,25 mm

Zastosowanie

Szybkozłącze nadaje się do testów ciśnieniowych i próżniowych oraz może pełnić funkcję zaślepki dla gładkich rur i otworów. Uszczelnienie na średnicy wewnętrznej rury ø 21,5 mm – 22,4 mm.
Stosowane w przemyśle motoryzacyjnym i elektromobilności oraz w przemyśle ogólnym do testowania:

silników w obszarze niskiego ciśnienia
zbiorników ciśnieniowych
zaworów
przekładników pomiarowych
sprężarek
zagęszczaczy
systemów rurociągowych
obwodów chłodzenia silników elektrycznych
przyłączy wodnych napędów elektrycznych
systemów akumulatorowych pojazdów elektrycznych

Adapter TW221 jest także stosowany do napełniania i opróżniania w przemyśle chłodniczym i klimatyzacyjnym.
