Verschraubung mit Winkelstück
Die WEH® Ultra-Hochdruck Verschraubungen stellen die leckagefreie Verschraubung von Rohrkomponenten sicher. Die Konus-/Gewindeverschraubungen (Cone and Thread) stellen ein einfaches und verlassliches Verschraubungssystem dar. Alle Fittings werden komplett mit den passenden Verschraubungen geliefert.
Die Hochdruckverschraubungen sind metallisch dichtend und können mehrfach wiederverschraubt werden. Sie sind geeignet für Druckbereiche bis zu 10.000 bar / 150.000 psi. Einsatzbereit für unterschiedliche Medien der Fluidgruppe 2 (nach DGR 2014/68/EU) wie Luft, Wasser und Hydrauliköl. Passend für Rohrleitungen in den marktüblichen Größen 1/4”, 3/8” und 9/16”. Unsere Verschraubungen sind sowohl mit metrischen als auch mit zölligen Gewinden erhältlich.
Bei den Druckstufen 2.500 bar (35.000 psi) und 4.200 bar (60.000 psi) erfolgt die Verschraubung mit einem 58° Außenkonus am Rohrende in einen 60° Innenkonus am Fitting.
Für die Druckstufe 7.000 bar und 10.000 bar bieten wir spezielle hochdichte Verschraubungen mit 120° Innenkonus an, das Rohrende wird dann mit einem 116° Außenkonus versehen.
Für das Aufbringen und Nacharbeiten des Außenkonus auf die Rohrenden bzw. die Instandsetzung der Innenkonen, bietet WEH sämtliche notwendigen Werkzeuge an.

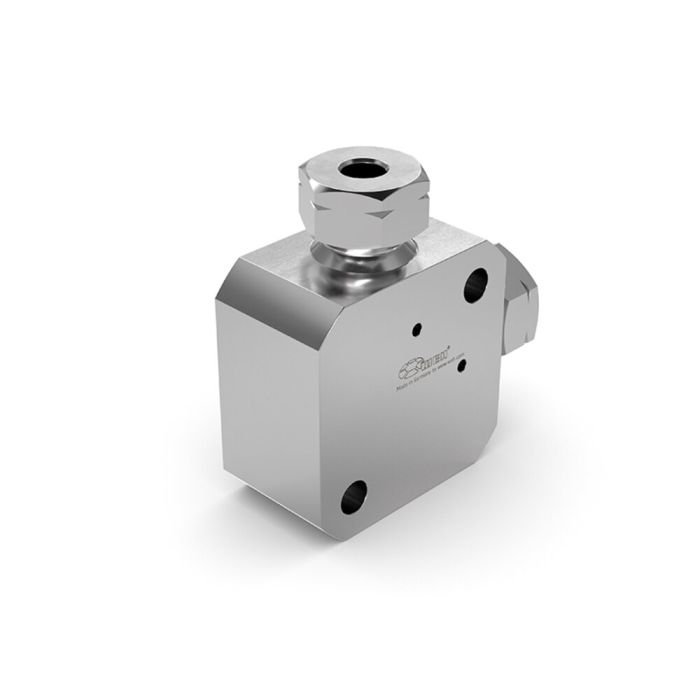

Winkelstück mit zwei identischen Anschlüssen, verfügbar mit den gängigen Hochdruckanschlüssen gem. Tabelle unten. Mit zwei diagonal angeordneten Befestigungsbohrungen. Das identische Lochbild von Winkel-, T- und Kreuzstück erleichtert eventuelle spätere Umbauten und Erweiterungen des Rohrsystems.
Druckringe und Druckschrauben sind an allen Anschlüssen vormontiert.
Anschlussgeometrie ist ein High Pressure Fittings 60° Cone & Thread.
Sonderausführungen mit unterschiedlichen Anschlussgewinden oder für abweichende Druckbereiche auf Anfrage.
Sonderwerkstoffe für anspruchsvolle Medien oder Einsatzgebiete sind auf Anfrage möglich.
| Technische Nennweite | 2,8 mm |
|---|---|
| Druckbereich (PS) | 4.200 bar / 60.000 psi |
| Temperaturbereich | +5 °C bis +50 °C |
| Medium | Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR) |
| Teilewerkstoffe | Hochfester Edelstahl |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: rohrleitungsähnliches, druckhaltendes Ausrüstungsteil gemäß Artikel 2, Nr. 5 der Druckgeräterichtlinie Einstufung: Artikel 4, Absatz 3 |
- Spezielle Dichtkonturen für leckagefreie Verbindung
- Einfacher Umbau/Austausch durch identische Größen von Kreuz-, T-, und Winkelstück
- Durchflussoptimiert, da die Nennweite der Fittinge über denen der Rohre liegt
- Diagonal angeordnete Befestigungsbohrungen
- Druckbeständig bis 10.000 bar / 150.000 psi
Die WEH® Ultra-Hochdruck Verschraubungen sind grundsätzlich für die Anwendung in hydraulischen Hochdrucksystemen ausgelegt. Typische Anwendungen sind Hydrauliksysteme in Hydroforming- und Wasserstrahlanlagen, Hochdruckprüfständen, isostatischen Pressen für die Keramikherstellung sowie Hochdruckapplikationen in der Chemie und Lebensmittelverarbeitung.
