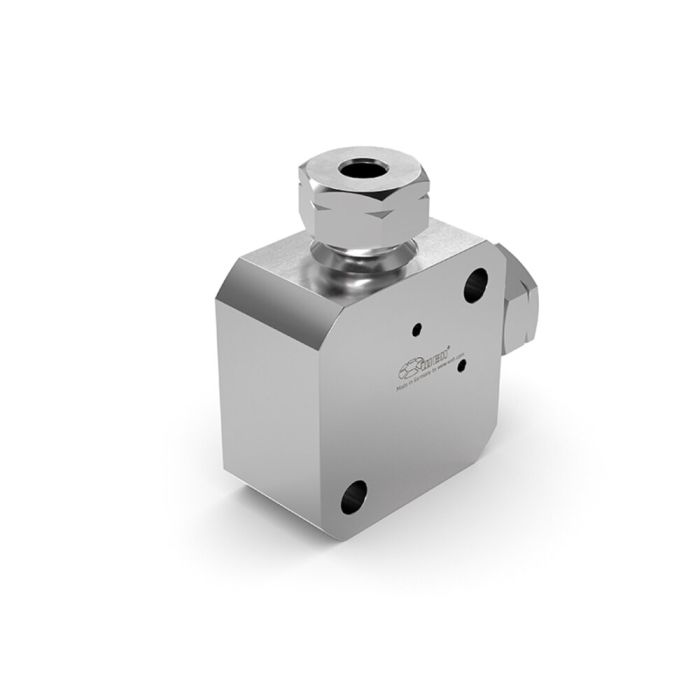

baromax Verschraubung mit Winkelstück
Die baromax Verschraubungen stellen die leckagefreie Verschraubung von Rohrkomponenten sicher. Die Konus-/Gewindeverschraubungen (Cone and Thread) stellen ein einfaches und verlassliches Verschraubungssystem dar. Alle Fittings werden komplett mit den passenden Verschraubungen geliefert.
Die baromax Hochdruckverschraubungen sind metallisch dichtend und können mehrfach wiederverschraubt werden.
Sie sind geeignet für Druckbereiche bis zu 10.000 bar. Einsatzbereit für unterschiedliche Medien der Fluidgruppe 2 (nach DGR 2014/68/EU) wie Luft, Wasser und Hydrauliköl. Passend für Rohrleitungen in den marktüblichen Größen 1/4”, 3/8” und 9/16”. Unsere Verschraubungen sind sowohl mit metrischen als auch mit zölligen Gewinden erhältlich.
Bei den Druckstufen 2.500 bar und 4.200 bar erfolgt die Verschraubung mit einem 58° Außenkonus am Rohrende in einen 60° Innenkonus am Fitting.
Für die Druckstufen 7.000 bar und 10.000 bar bieten wir spezielle hochdichte Verschraubungen mit 120° Innenkonus an, das Rohrende wird dann mit einem 116° Außenkonus versehen.
Für das Aufbringen und Nacharbeiten des Außenkonus auf die Rohrenden bzw. die Instandsetzung der Innenkonen, bietet WEH sämtliche notwendigen Werkzeuge an.
| Technical Nominal Size | 2,8 mm |
|---|---|
| Druckbereich (PS) | 2.500 bar |
| Temperaturbereich | +5 °C bis +50 °C |
| Medium | Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR) |
| Teilewerkstoffe | Hochfester Edelstahl |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: rohrleitungsähnliches, druckhaltendes Ausrüstungsteil gemäß Artikel 2, Nr. 5 der Druckgeräterichtlinie Einstufung: Artikel 4, Absatz 3 |
- Spezielle Dichtkonturen für leckagefreie Verbindung
- Einfacher Umbau/Austausch durch identische Größen von Kreuz-, T-, und Winkelstück
- Durchflussoptimiert, da die Nennweite der Fittinge über denen der Rohre liegt
- Druckbeständig bis 7.000 bar
- With two diagonally arranged mounting bores
| Bezeichnung | Dokumenttyp | Sprache | Dateityp | Dateigröße |
|---|
