Rohrnippel (High Pressure)

Für Hochdruck Verschraubungen

Bestellnummer

tube-receptacle

0,00 €

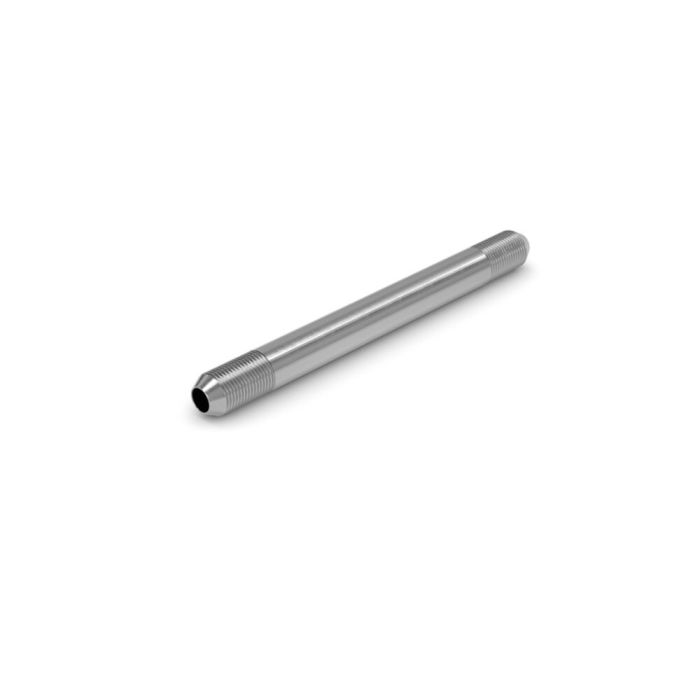

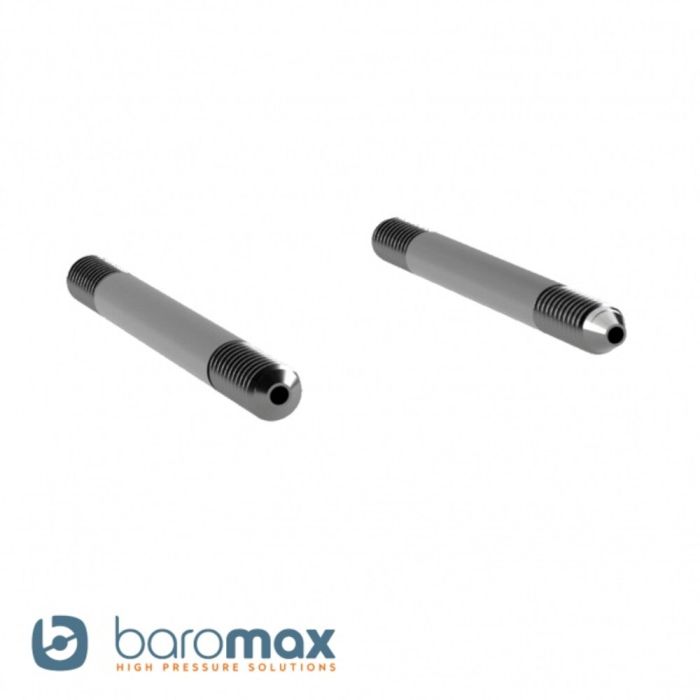

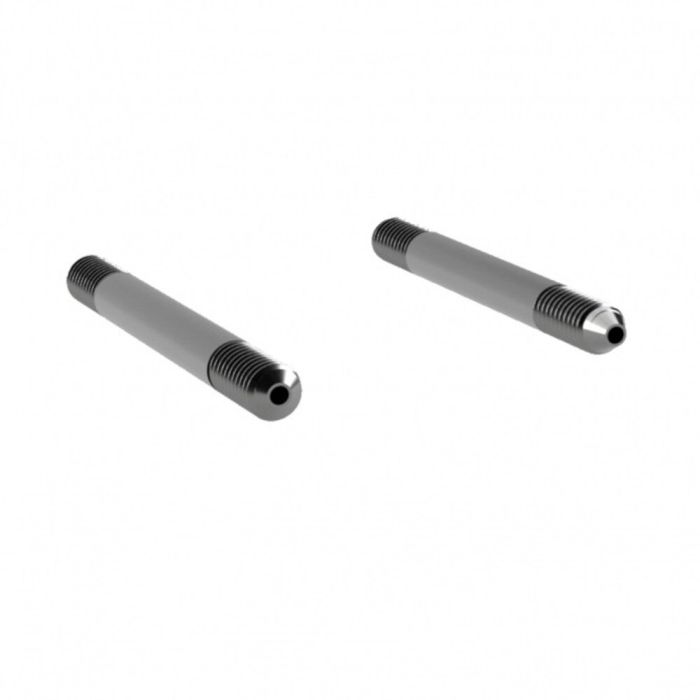

Die Hochdruckrohrnippel aus nahtlos kaltgezogenem Edelstahl gefertigt.
Beide Rohrenden sind bereits mit einem Außenkonus und Gewinde für die Verschraubung versehen.
Anschlussgeometrie ist ein High Pressure Fittings 60° Cone & Thread.

Downloads

Bezeichnung	Dokumenttyp	Sprache	Dateityp	Dateigröße

Bestellnummer	Technische Nennweite	Max. zulässiger Betriebsdruck PS
C1-189146	2,1 mm	4.200 bar / 60.916 psi
C1-189157	2,1 mm	4.200 bar / 60.916 psi
C1-189159	2,1 mm	4.200 bar / 60.916 psi
C1-189175	2,1 mm	4.200 bar / 60.916 psi
C1-189186	3,1 mm	4.200 bar / 60.916 psi
C1-189187	3,1 mm	4.200 bar / 60.916 psi
C1-189188	3,1 mm	4.200 bar / 60.916 psi
C1-189189	3,1 mm	4.200 bar / 60.916 psi
C1-189191	4,7 mm	4.200 bar / 60.916 psi
C1-189193	4,7 mm	4.200 bar / 60.916 psi
C1-189194	4,7 mm	4.200 bar / 60.916 psi
C1-189195	4,7 mm	4.200 bar / 60.916 psi
C1-189196	8 mm	2.500 bar / 35.000 psi
C1-189197	8 mm	2.500 bar / 35.000 psi
C1-189199	8 mm	2.500 bar / 35.000 psi
C1-189200	8 mm	2.500 bar / 35.000 psi
