WEH® Schnelladapter

Ihre individuelle Lösung -
Maßgeschneidert nach Ihren Wünschen

WEH® macht's möglich - maßgeschneiderte Adapter, die perfekt auf Ihre Bedürfnisse abgestimmt sind.


Egal welche Schwierigkeiten Sie haben, egal wie kompliziert Ihre Anforderungen sind - WEH® macht's möglich!

Wir bieten Ihnen individuelle Lösungen, die genau auf Ihre Bedürfnisse abgestimmt sind. Ob Sonderfunktionen, spezielle Anpassungen oder komplexe Integrationen - wir entwickeln maßgeschneiderte Geräte, die Ihre Projekte erfolgreich umsetzen.

Ob bei der Druckprüfung, Befüllung von Bauteilen, dem Vakuumtest oder der Leckprüfung – mit WEH® Schnellanschlüssen setzen Sie auf eine zukunftssichere Verbindungstechnik, die Ihre Anforderungen präzise erfüllt.

Entdecken Sie maßgeschneiderte Lösungen, die wir bereits erfolgreich umgesetzt haben.

Anpassungen wie:

Design der Spannzange

Anpassung der Innenteile

verlängerter Adapter

Doppeladapter

Anpassungen der Zuleitung, Zuleitungsgröße

Außendurchmesser reduzieren (Adapter)

Dichtungswerkstoff passend
für ihren Anwendungsfall

Verwendung anderer Materialien
(Lebensmittel oder Medizintechnik)

Beschreiben Sie uns Ihre individuellen Anforderungen

Jede Anwendung ist einzigartig. Und das Beste: Alle WEH Adapter - ob Standard oder nach Maß - bieten stets dieselben bewährten Vorteile:

  • Sichere & druckdichte Verbindungen
  • Verkürzte Anschlusszeiten - Steigerung der Produktivität - Reduzierung der Kosten
  • Gelenkschonendes An- und Abschließen

Entdecken Sie unsere kundenindividuellen Lösungen

Lassen Sie sich von unseren praktischen Beispielen inspirieren:

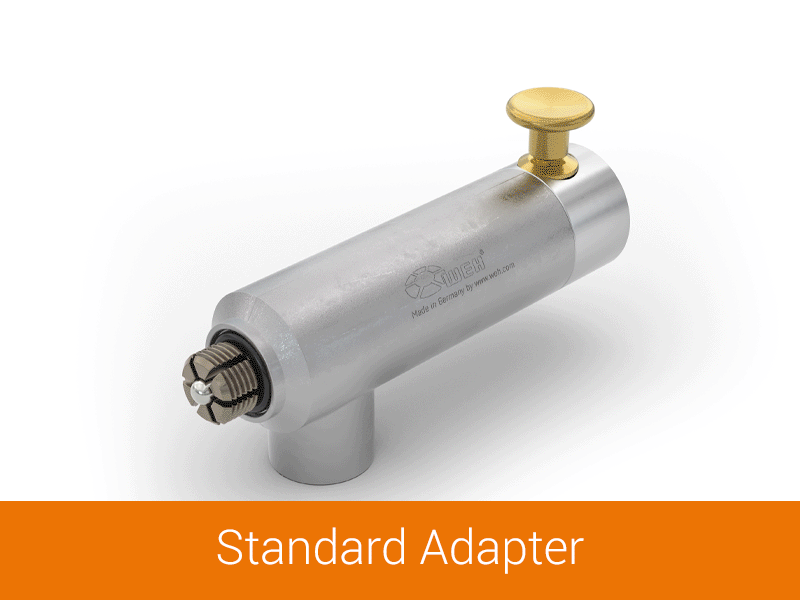

TW17V Doppeladapter

Anforderung:

Entwicklung eines Schnellanschlusses zur Prüfung eines Lenkgehäuses. Da der Abstand zwischen den Gewindebohrungen nur 27,5 mm beträgt, konnten keine zwei Standardadapter nebeneinander angeschlossen werden.

Lösung:

Der speziell für diese Anwendung entwickelte Doppeladapter ermöglicht trotz beengter Platzverhältnisse eine gleichzeitige Adaption an beiden Gewinden. Um an den vorbeiführenden Ölleitungen vorbei kommen zu können, musste das Gerät um 50 mm verlängert werden. Darüber hinaus wurde der Adapter mit 4 Mediumzuleitungen ausgestattet, wovon immer 2 mit Verschlussstopfen versehen werden. Somit kann die Mediumzuleitung variabel gestaltet und an den Prüfvorgang angepasst werden.

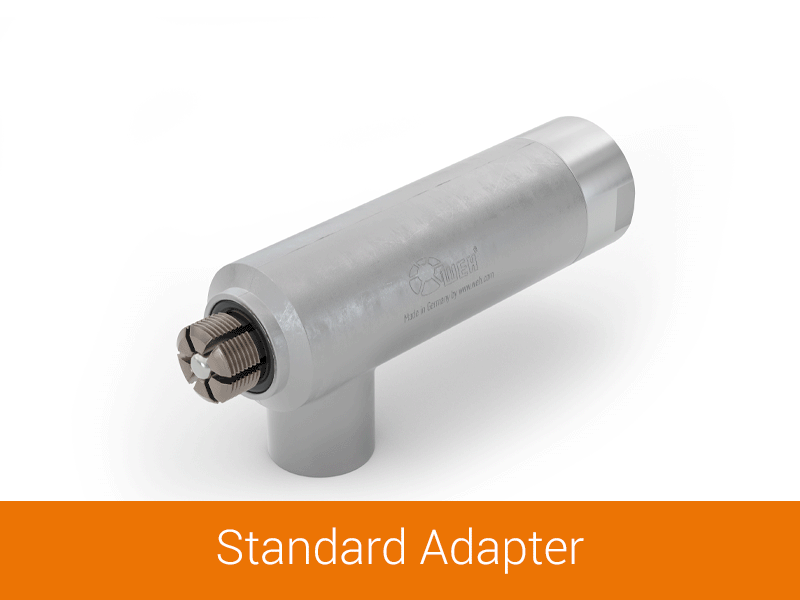

TW17 mit Verlängerung

Anforderung:

Ein Adpater, der trotz beengter Platzverhältnisse Funktions- und Dichtheitsprüfungen ermöglicht.

Lösung:

Der speziell für diese Anwendung entwickelte pneumatisch betätigte TW17 ermöglicht in Sekundenschnelle eine funktionsdichte Verbindung. Um an den Störkanten vorbei zu kommen, musste das Gerät um 40 mm verlängert werden. Die Spannzagen greifen im Innengewinde des Anschlusses.

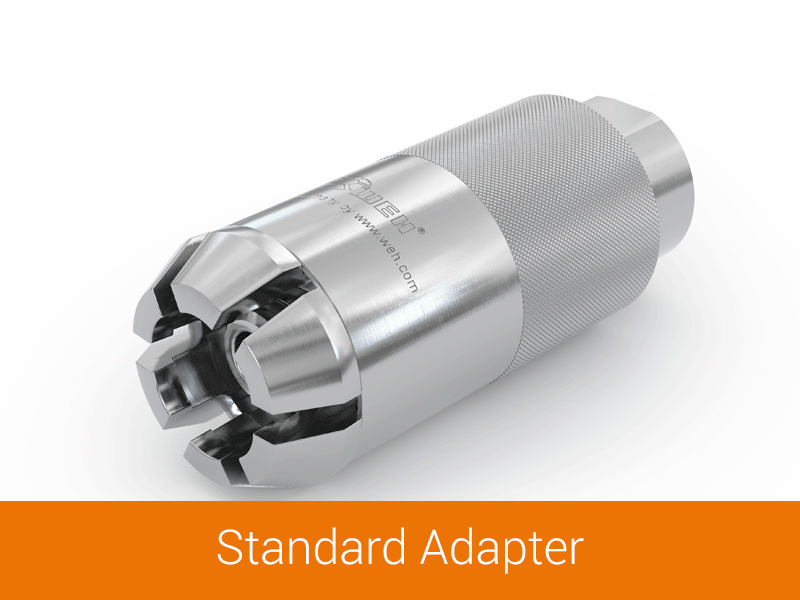

TW800 verkürzt

Anforderung:

Ein Wärmetauscher für KFZ-Klimaanlagen muss auf Dichtheit geprüft werden. Die Baumaße des Adapters müssen besonders kurz sein - gefordert waren ca. 50 mm - da die Prüfung in einer verschlossenen Vakuumkammer durchgeführt wird. Die Spannzangen dürfen hierbei keine Kratzspuren am Alu-Prüfling hinterlassen. Eine weitere Anforderung war die Heliumdichtheit.

Lösung:

Um die besonders kurze Baulänge von max. 50 mm zu erreichen, wurde ein Sonderunterteil mit einem 90 ° Mediumanschluss entwickelt. Um das Greifen zu vereinfachen haben wir einen zusätzlichen Griffring am Gerät. Damit keine Kratzspuren am Prüfling entstehen, wurde der Adapter mit speziellen Spannzangen aus Kunststoff ausgestattet.
