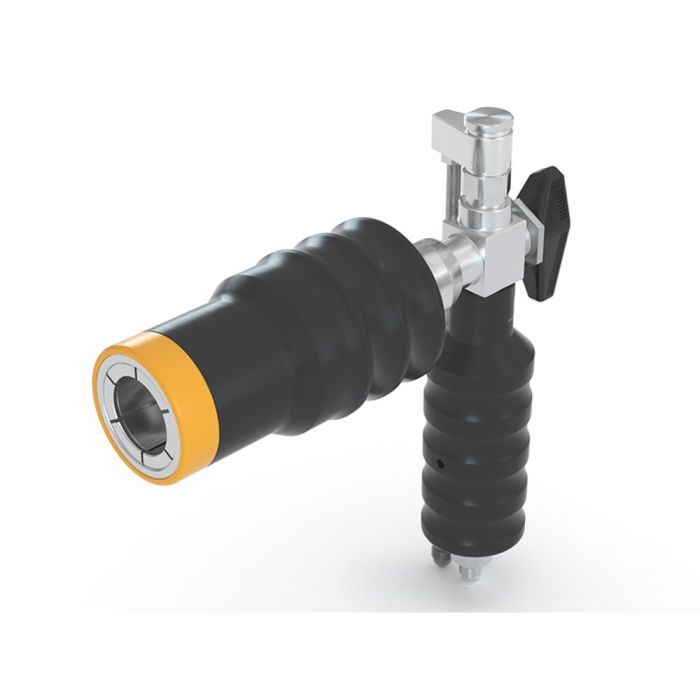

Złącze tankowania WEH® TK24 CNG
Złącze tankowania TK24 CNG łączy łatwość obsługi z komfortem dla użytkownika.
Dzięki nowej technologii szczęk zaciskowych końcówkę tankowania WEH® TK22 CNG można po prostu wsunąć na nypel bez konieczności odciągania do tyłu tulei. Sam proces zakładania jest łatwy dzięki ergonomicznemu kształtowi uchwytu (pod kątem 90°). Zapobiega to nadmiernemu zginaniu węża.
Proces tankowania rozpoczyna się po otwarciu zintegrowanego zaworu kulowego. Po napełnieniu zawór kulowy należy zamknąć, a instalacja zostaje odprężona poprzez zintegrowany system odgazowujący. Można teraz odłączyć złącze tankowania, odciągając do tyłu tuleję przesuwną w TK22 CNG.
TK24 CNG jest dostępny w wariancie z odgazowaniem lub bez niego.
Wydłużona konstrukcja złącza tankowania TK22 CNG umożliwia tankowanie nawet trudno dostępnych nypli / gniazd tankowania. Równomierne położenie szczęk zaciskowych WEH® zapobiega uszkodzeniu profilu króćca.
| Nominal bore (DN) | 5 mm |
|---|---|
| Pressure Range | P36HD wg ANSI NGV1 / C250 wg ISO 14469<br /> PN |
| Temperature Range | -40 °C do +85 °C |
| Design | Ochrona termiczna z tworzywa sztucznego, zintegrowany zawór kulkowy i recyrkulacja gazu |
| Material | Odporność na korozję |
| Sealing Material | Odporność na działanie gazu ziemnego |
| Weight | Około 3,4 kg (7,50 funta) |
- Ochrona przeciwwstrząsowa oznaczona kolorem (250 barów / 3600 psi żółty)
- Ergonomiczna konstrukcja
- Pozycja uchwytu pod kątem 90°
- Materiały wysokiej jakości
- Zintegrowany zawór odcinający
- Ochrona termiczna z tworzywa sztucznego
- Uruchamianie metodą Push-Pull
- Mechanizm blokowania szczękowego WEH®
Złącze do szybkiego tankowania zbiorników autobusów i pojazdów ciężarowych gazem ziemnym (nadaje się również do wolnego tankowania). Pasuje do nypli zgodnych z normami NGV1 i ISO 14469. Do obsługi wyłącznie przez wykwalifikowany personel. Użytkowanie na zasadzie samoobsługi jest zabronione!
