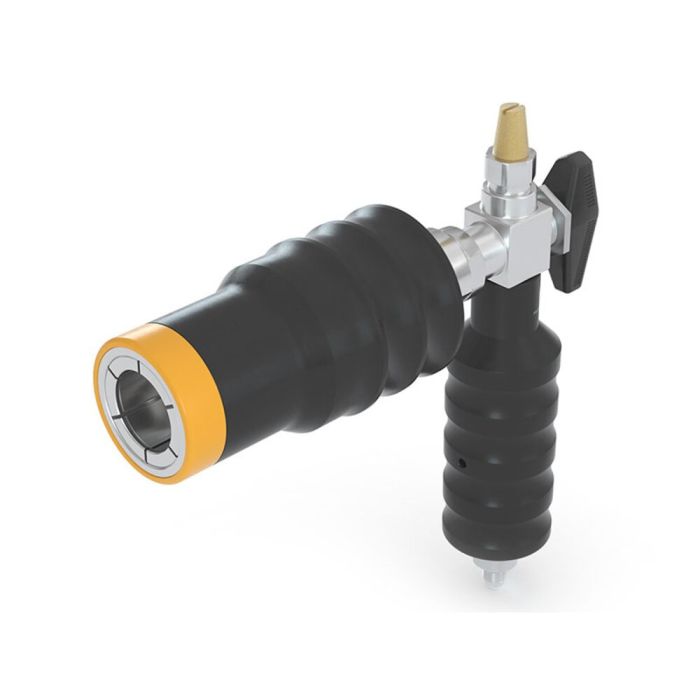

Złącze tankowania WEH® TK24 CNG
Złącze tankowania TK24 CNG łączy łatwość obsługi z komfortem dla użytkownika.
Dzięki nowej technologii szczęk zaciskowych końcówkę tankowania WEH® TK22 CNG można po prostu wsunąć na nypel bez konieczności odciągania do tyłu tulei. Sam proces zakładania jest łatwy dzięki ergonomicznemu kształtowi uchwytu (pod kątem 90°). Zapobiega to nadmiernemu zginaniu węża.
Proces tankowania rozpoczyna się po otwarciu zintegrowanego zaworu kulowego. Po napełnieniu zawór kulowy należy zamknąć, a instalacja zostaje odprężona poprzez zintegrowany system odgazowujący. Można teraz odłączyć złącze tankowania, odciągając do tyłu tuleję przesuwną w TK22 CNG.
TK24 CNG jest dostępny w wariancie z odgazowaniem lub bez niego.
Wydłużona konstrukcja złącza tankowania TK22 CNG umożliwia tankowanie nawet trudno dostępnych nypli / gniazd tankowania. Równomierne położenie szczęk zaciskowych WEH® zapobiega uszkodzeniu profilu króćca.
| Średnica nominalna | 5 mm |
|---|---|
| Nominalne ciśnienie (PN) | P30HD acc. to ANSI NGV1 / C200 acc. to ISO 14469 PN = 200 bar (3,000 psi) P36HD acc. to ANSI NGV1 / C250 acc. to ISO 14469 PN = 250 bar (3,600 psi) |
| Maksymalne dopuszczalne ciśnienie robocze PS | 350 bar |
| Zakres temperatury | -40 °C up to +85 °C |
| Materiał | Corrosion resistant |
| Materiał uszczelniający | Natural gas resistant |
| Projekt | With plastic thermal protection, integrated ball valve and gas recirculation |
| Waga | Approx. 2.7 kg (5.95 lbs.) without gas recirculation resp. approx. 3.4 kg (7.50 lbs.) with gas recirculation |
- Color coded impact protection (250 bar / 3600 psi yellow)
- Ergonomic design
- Grip position at 90°
- High-grade materials
- Integrated shut-off valve
- Plastic thermal protection
- Push-Pull actuation
- WEH® Jaw Locking Mechanism
Złącze do szybkiego tankowania zbiorników autobusów i pojazdów ciężarowych gazem ziemnym (nadaje się również do wolnego tankowania). Pasuje do nypli zgodnych z normami NGV1 i ISO 14469. Do obsługi wyłącznie przez wykwalifikowany personel. Użytkowanie na zasadzie samoobsługi jest zabronione!
