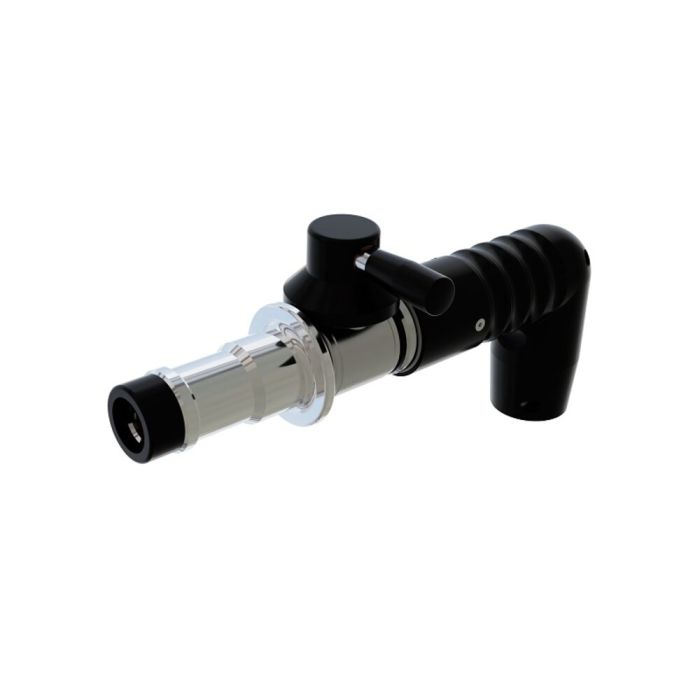

Złącze tankowania WEH® TK16 CNG
Najpopularniejsze złącze tankowania NGV1 Typ1 firmy WEH jest bardzo lekkie, a przez to łatwe w obsłudze.
Przegub obrotowy umieszczony bezpośrednio na dźwigni obsługowej umożliwia wygodne ustawienie złącza do tankowania w dowolnej pozycji przyłączeniowej. Dźwignię obsługi można przełączać przy niewielkim wysiłku podczas podłączania i odłączania.
Wysoka prędkość przepływu umożliwia bardzo szybkie tankowanie.
Złącze tankowania NGV1 jest dostępne w wariantach o dwóch różnych poziomach ciśnienia – 200 bar (P30) i 250 bar (P36).
Dwuwężowy system złącza tankowania typu 1, umożliwia odprężenie układu i powrót gazu przewodem odprężającym.
Dostępne są odpowiednie uchwyty do dystrybutora, zestawy przewodów oraz złączki.
| Średnica nominalna | 8 mm |
|---|---|
| Nominalne ciśnienie (PN) | 200 bar (3000 psi) |
| Maksymalne dopuszczalne ciśnienie robocze PS | 300 bar |
| Zakres temperatury | -40 °C do +85 °C |
| Wejście medium B1 | Gwint zewnętrzny UNF 9/16"-18, SAE J514, stożek 37° |
| Materiał | Odporność na korozję |
| Materiał uszczelniający | Odporność na działanie gazu ziemnego |
| Projekt | Ochrona termiczna z tworzywa sztucznego, recyrkulacja gazu i uchwyt ręczny z magnesem |
| Coding | P30HD acc. to ANSI NGV1 / C200 acc. to ISO 14469 PN = 200 bar (3,000 psi) |
| Waga | Około 2 kg (4,41 funta) |
| Zgodność / Testy / Certyfikacje | Produkty zgodne z normą ANSI NGV1-2006 |
- Łatwa wymiana wkładu filtra
- Ochrona przeciwwstrząsowa oznaczona kolorem (200 barów / 3000 psi czarny , 250 barów / 3600 psi żółty)
- Łatwa obsługa
- Materiały wysokiej jakości
- Mechanizm blokowania szczękowego WEH®
- Super light -> only 2000 grams
- Wyjątkowo wysokie natężenie przepływu
- Angled grip sleeve for ergonomic operation and optimized hose routing
- Ochrona termiczna z tworzywa sztucznego
- Tuleja ślizgowa oznaczona kolorem (200 bar / 3000 psi czarny , 250 bar / 3600 psi żółty)
- Recyrkulacja odpowietrzonego gazu
- Złącze obrotowe WEH® EASY-TURN 360° do dźwigni uruchamiającej
- Kompatybilność z gniazdami wg norm NGV1 i ISO 14469
Złącze do szybkiego tankowania zbiorników samochodów osobowych gazem ziemnym na zasadzie samoobsługi. Pasuje do nypli WEH® zgodnych z normami NGV1 i ISO 14469.
