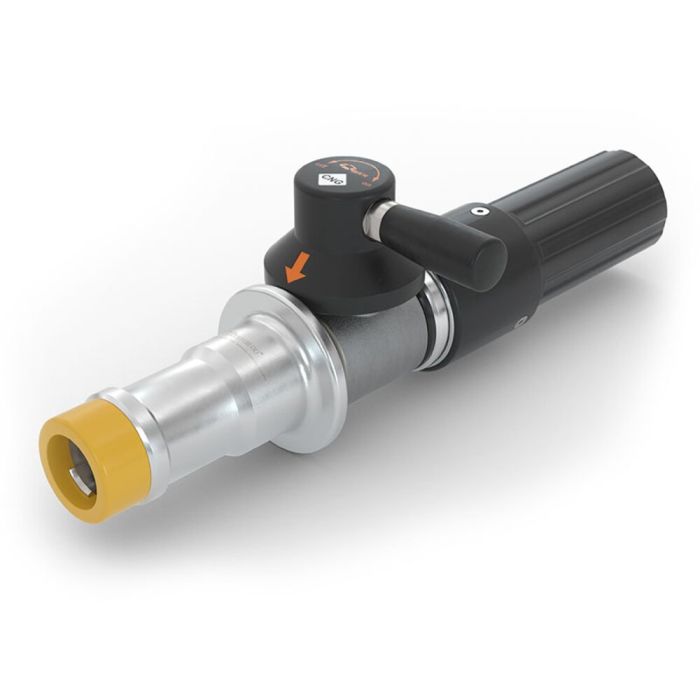

Złącze tankowania WEH® TK16 CNG
Najpopularniejsze złącze tankowania NGV1 Typ1 firmy WEH jest bardzo lekkie, a przez to łatwe w obsłudze.
Przegub obrotowy umieszczony bezpośrednio na dźwigni obsługowej umożliwia wygodne ustawienie złącza do tankowania w dowolnej pozycji przyłączeniowej. Dźwignię obsługi można przełączać przy niewielkim wysiłku podczas podłączania i odłączania.
Wysoka prędkość przepływu umożliwia bardzo szybkie tankowanie.
Złącze tankowania NGV1 jest dostępne w wariantach o dwóch różnych poziomach ciśnienia – 200 bar (P30) i 250 bar (P36).
Dwuwężowy system złącza tankowania typu 1, umożliwia odprężenie układu i powrót gazu przewodem odprężającym.
Dostępne są odpowiednie uchwyty do dystrybutora, zestawy przewodów oraz złączki.
| Nominal bore (DN) | 8 mm |
|---|---|
| Pressure Range | P36 wg ANSI NGV1 / B250 wg ISO 14469<br /> PN |
| Nominal Pressure PN | 250 bar |
| Temperature Range | -40 °C do +85 °C |
| Media Inlet | Gwint zewnętrzny UNF 9/16"-18, SAE J514, stożek 37° |
| Design | Ochrona termiczna z tworzywa sztucznego i recyrkulacja gazu |
| Material | Odporność na korozję |
| Sealing Material | Odporność na działanie gazu ziemnego |
| Weight | Około 1,75 kg (3,86 funta) |
| Zgodność / Testy / Certyfikacje | Produkty zgodne z normą ANSI NGV1-2006 |
- Kodowanie dla zakresu ciśnienia / typu gazu
- Ochrona przeciwwstrząsowa oznaczona kolorem (250 barów / 3600 psi żółty)
- Kompatybilność z gniazdami wg norm NGV1 i ISO 14469
- Łatwa obsługa
- Wysokie natężenie przepływu -> krótkie czasy napełniania
- Materiały wysokiej jakości
- Ochrona termiczna z tworzywa sztucznego
- Recyrkulacja odpowietrzonego gazu
- Niezwykle lekki -> tylko 1750 gramów
- Złącze obrotowe WEH® EASY-TURN 360° do dźwigni uruchamiającej
- Mechanizm blokowania szczękowego WEH®
Złącze do szybkiego tankowania zbiorników samochodów osobowych gazem ziemnym na zasadzie samoobsługi. Pasuje do nypli WEH® zgodnych z normami NGV1 i ISO 14469.
