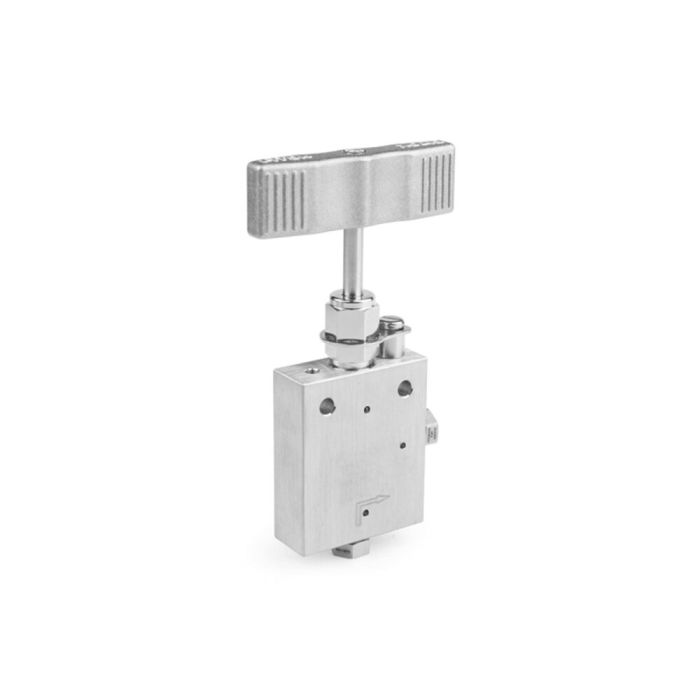

WEH® Zawór iglicowy (Średnie ciśnienie)
W miejscach, gdzie przepływ medium w systemie rurowym musi być ręcznie zamykany lub otwierany w obu kierunkach, zawory iglicowe WEH® wykonują tę funkcję z absolutną niezawodnością.
Zawory są wyjątkowo płynne w pracy i trwałe, ponieważ iglica zaworu i obracający się trzpień zaworu są od siebie odseparowane. Zawór iglicowy z zakończeniem typu "regulating" i trzpień mają kształt umożliwiający stopniowe i precyzyjne zwiększanie/sterowanie przepływem przy otwieraniu zaworu (6-7 obrotów do pełnego otwarcia). Na życzenie dostępne są również wersje z zakończeniem typu V tip, przeznaczone wyłącznie do funkcji zamykającej (2–3 obroty do pełnego otwarcia).
Zawory iglicowe WEH® można montować zarówno frontalnie w panelach (średnica otworu 6,35 mm), jak i bocznie na szynach lub uchwytach (średnica otworu zależna od rozmiaru).
| Średnica nominalna | 11.13 mm |
|---|---|
| Zakres ciśnienia (PS) | 1,379 bar / 20,000 psi |
| Zakres temperatury | -73°C to +232°C |
| Materiał | High-strength stainless steel |
| Projekt | Angled (with replaceable sealing seat) |
| Geometria przyłącza | Medium pressure fitting 60° Cone & Thread |
| Zgodność / Testy / Certyfikacje | Pressure equipment type: Pipe-like, pressure-retaining piece of equipment Classification: Article 4, paragraph 3 |
- Delivery includes pre-assembled pressure rings and pressure screws
- Needle valves for shutting off and regulating flow in high pressure lines
- Metal sealing seat for high sealing requirements and long service life
- Versions with replaceable sealing package on the valve seat available
- Standard version with regulating tip; versions with V-tip available on request
Średniociśnieniowe zawory iglicowe WEH® są przeznaczone do zastosowań z mediami ciekłymi i gazowymi w ramach grupy płynów 2 DGR. Dostępne są również wersje specjalne do zastosowań wodorowych. Zachęcamy do kontaktu!
