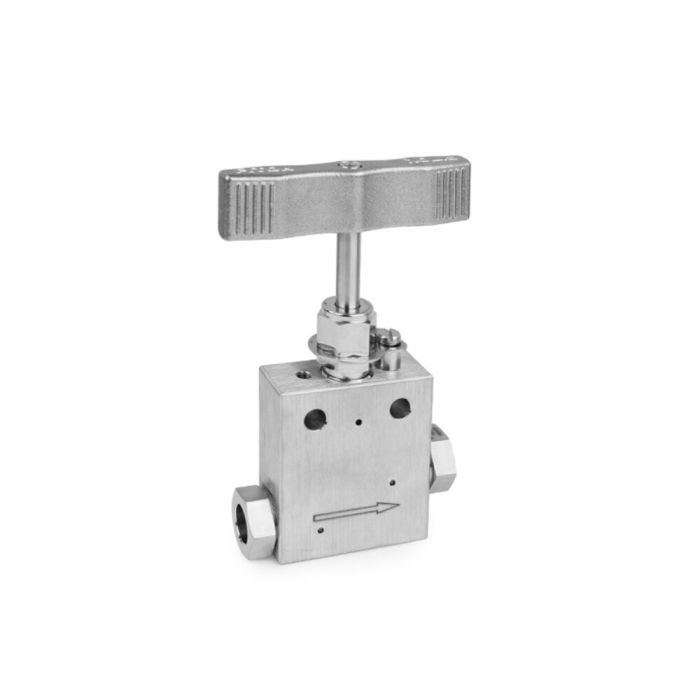

WEH® Zawór iglicowy (Średnie ciśnienie)
W miejscach, gdzie przepływ medium w systemie rurowym musi być ręcznie zamykany lub otwierany w obu kierunkach, zawory iglicowe WEH® wykonują tę funkcję z absolutną niezawodnością.
Zawory są wyjątkowo płynne w pracy i trwałe, ponieważ iglica zaworu i obracający się trzpień zaworu są od siebie odseparowane. Zawór iglicowy z zakończeniem typu "regulating" i trzpień mają kształt umożliwiający stopniowe i precyzyjne zwiększanie/sterowanie przepływem przy otwieraniu zaworu (6-7 obrotów do pełnego otwarcia). Na życzenie dostępne są również wersje z zakończeniem typu V tip, przeznaczone wyłącznie do funkcji zamykającej (2–3 obroty do pełnego otwarcia).
Zawory iglicowe WEH® można montować zarówno frontalnie w panelach (średnica otworu 6,35 mm), jak i bocznie na szynach lub uchwytach (średnica otworu zależna od rozmiaru).
| Średnica nominalna | 5.18 mm |
|---|---|
| Zakres ciśnienia (PS) | 1 379 bar / 20 000 psi |
| Zakres temperatury | -73°C do +232°C |
| Materiał | Wytrzymała stal nierdzewna |
| Projekt | Prosty |
| Geometria przyłącza | Złącza średniociśnieniowe 60° stożek & gwint |
| Zgodność / Testy / Certyfikacje | Typ urządzenia ciśnieniowego: rurowy element urządzenia utrzymujący ciśnienie Klasyfikacja: artykuł 4, paragraf 3 |
- Dostawa obejmuje wstępnie zmontowane pierścienie i śruby dociskowe
- Zawory iglicowe z funkcją odcinania i regulacji przepływu w instalacjach wysokociśnieniowych
- Metalowe siedzenie uszczelniające dla wysokich wymagań uszczelnienia i długiej żywotności
- Dostępne wersje z wymiennym pakietem uszczelniającym na siedzeniu zaworu
- Standardowa wersja z zakończeniem typu "regulating"; wersje z V-tip dostępne na życzenie
Średniociśnieniowe zawory iglicowe WEH® są przeznaczone do zastosowań z mediami ciekłymi i gazowymi w ramach grupy płynów 2 DGR. Dostępne są również wersje specjalne do zastosowań wodorowych. Zachęcamy do kontaktu!
