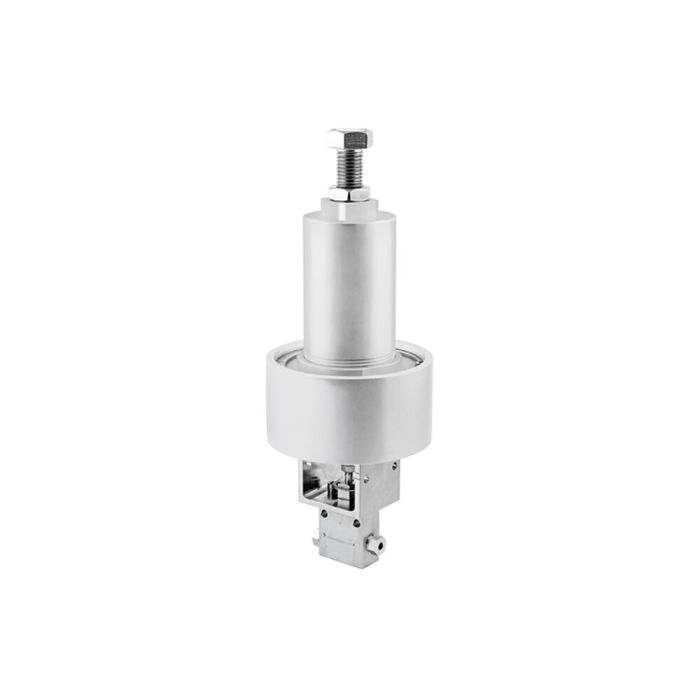

WEH® Zawory iglicowe z napędem pneumatycznym (Średnie ciśnienie)
Zawory iglicowe WEH® z napędem pneumatycznym stosuje się wszędzie tam, gdzie - na przykład ze względów bezpieczeństwa - niepożądane jest ręczne sterowanie zaworami. Mogą być również montowane w systemach zautomatyzowanych.
Pneumatyczne zawory iglicowe do średnich ciśnień charakteryzują się wyjątkową trwałością i łatwością konserwacji:
- Iglice zaworu i siedzenia uszczelniające, które są szczególnie narażone na zużycie, dostępne są jako części zamienne i można je łatwo wymienić w zaledwie kilku krokach.
- Anodowana obudowa aluminiowa jest odporna na korozję i zużycie.
- Trwały napęd pneumatyczny został przetestowany na 100 000 cykli przy ciśnieniu sprężonego powietrza 6,9 bar.
Zawory iglicowe WEH® z napędem pneumatycznym standardowo wyposażone są w zakończenie typu V-tip, umożliwiające szybkie otwieranie i zamykanie. Do regulacji przepływu zalecamy jednak stosowanie ręcznie obsługiwanych zaworów iglicowych z zakończeniem typu "regulating".
| Średnica nominalna | 3.18 mm |
|---|---|
| Zakres ciśnienia (PS) | Valve: PS = 1,379 bar / 20,000 psi Actuator: PP = 6.9 bar / 100 psi |
| Materiał | High-strength stainless steel |
| Materiał uszczelniający | On the spindle seat: PTFE (other sealing materials available on request) |
| Projekt | Angled (with replaceable sealing seat - normally closed) |
| Geometria przyłącza | Medium pressure fitting 60° Cone & Thread |
| Zgodność / Testy / Certyfikacje | Pressure equipment type: Pipe-like, pressure-retaining piece of equipment Classification: Article 4, paragraph 3 |
- Pneumatic cylinder made of anodized; corrosion-resistant aluminum
- Durable: Tested for 100000 cycles with 6.9 bar compressed air
- Position indicator on the valve Needle
- Easy maintenance of valve components
- Long service life of the pneumatic actuator
- Metallic sealing seat for high sealing requirements
- Needle valve for pneumatically operated shutting off and opening of high pressure lines
Zawory iglicowe WEH® z napędem pneumatycznym są przeznaczone do zastosowań z mediami ciekłymi i gazowymi w grupie płynów 2 DGR.
Dostępne są specjalne wersje do zastosowań wodorowych. Zachęcamy do zapytań!
