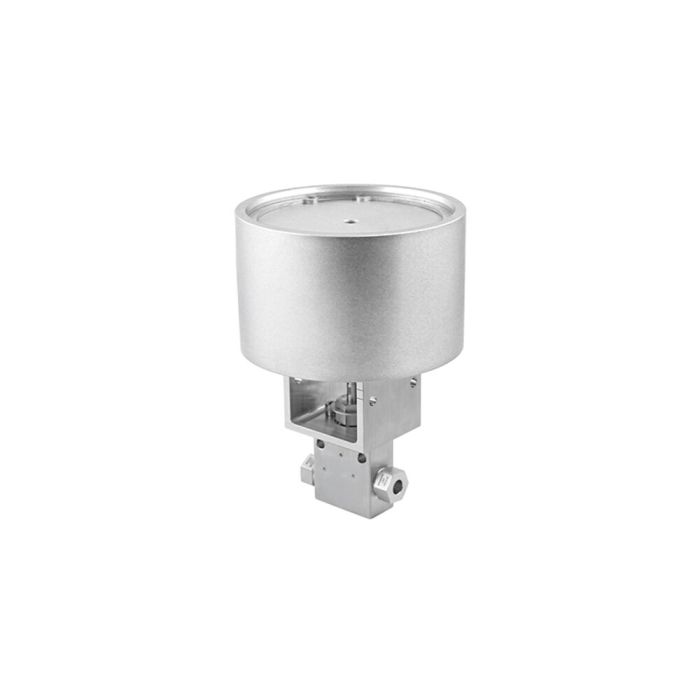

WEH® Zawory iglicowe z napędem pneumatycznym (Średnie ciśnienie)
Zawory iglicowe WEH® z napędem pneumatycznym stosuje się wszędzie tam, gdzie - na przykład ze względów bezpieczeństwa - niepożądane jest ręczne sterowanie zaworami. Mogą być również montowane w systemach zautomatyzowanych.
Pneumatyczne zawory iglicowe do średnich ciśnień charakteryzują się wyjątkową trwałością i łatwością konserwacji:
- Iglice zaworu i siedzenia uszczelniające, które są szczególnie narażone na zużycie, dostępne są jako części zamienne i można je łatwo wymienić w zaledwie kilku krokach.
- Anodowana obudowa aluminiowa jest odporna na korozję i zużycie.
- Trwały napęd pneumatyczny został przetestowany na 100 000 cykli przy ciśnieniu sprężonego powietrza 6,9 bar.
Zawory iglicowe WEH® z napędem pneumatycznym standardowo wyposażone są w zakończenie typu V-tip, umożliwiające szybkie otwieranie i zamykanie. Do regulacji przepływu zalecamy jednak stosowanie ręcznie obsługiwanych zaworów iglicowych z zakończeniem typu "regulating".
| Średnica nominalna | 5.18 mm |
|---|---|
| Zakres ciśnienia (PS) | Zawór: PS |
| Materiał | Wytrzymała stal nierdzewna |
| Materiał uszczelniający | Siedzenie trzpienia: PTFE (inne materiały uszczelniające dostępne na życzenie) |
| Projekt | Kątowy (z wymiennym siedzeniem uszczelniającym – normalnie otwarty) |
| Geometria przyłącza | Złącza średniociśnieniowe 60° stożek & gwint |
| Zgodność / Testy / Certyfikacje | Typ urządzenia ciśnieniowego: rurowy element urządzenia utrzymujący ciśnienie Klasyfikacja: artykuł 4, paragraf 3 |
- Cylinder pneumatyczny wykonany z anodowanego, odpornego na korozję aluminium
- Trwały – przetestowany na 100 000 cykli przy sprężonym powietrzu 6,9 bar
- Wskaźnik położenia iglicy zaworu
- Łatwa konserwacja elementów zaworu
- Długa żywotność siłownika pneumatycznego
- Metalowe siedzenie uszczelniające do wysokich wymagań szczelności
- Zawór iglicowy z funkcją pneumatycznego zamykania i otwierania w instalacjach wysokociśnieniowych
Zawory iglicowe WEH® z napędem pneumatycznym są przeznaczone do zastosowań z mediami ciekłymi i gazowymi w grupie płynów 2 DGR.
Dostępne są specjalne wersje do zastosowań wodorowych. Zachęcamy do zapytań!
