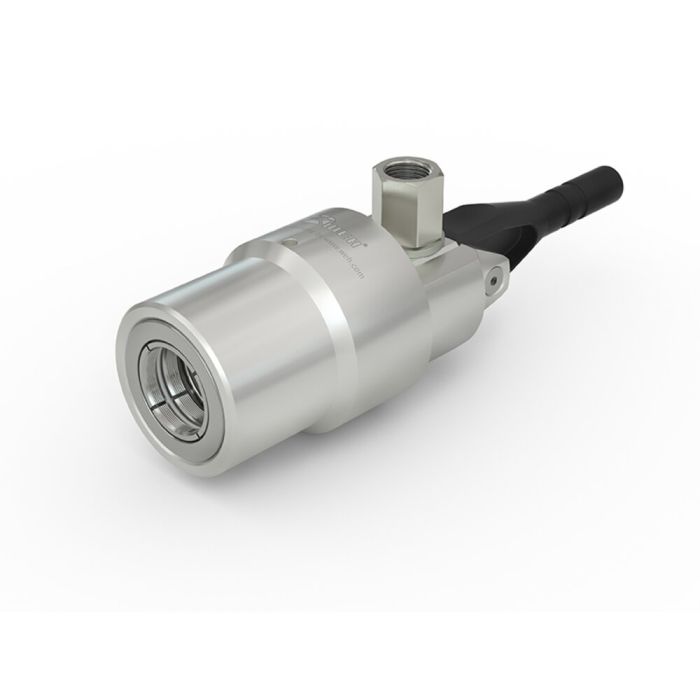

Adapter WEH® TW241
Szybkozłącze WEH® TW241 idealnie nadaje się do szybkiego i łatwego testu szczelności gładkich rur wykonanych z miedzi, stali lub aluminium o średnicy zewnętrznej od 6,0 mm do 44,0 mm. Adapter nadaje się również do testów podwodnych, spadku ciśnienia i testów helowych.
W ciągu kilku sekund WEH® TW241 uszczelnia zewnętrzną średnicę rury i może pokonać przy tym tolerancje do ±0,25 mm (wymagana kolistość zewnętrznej średnicy rury maks. 0,25 mm). Nie ma potrzeby ponownej regulacji uszczelek.
Dzięki systemowi szczęk zaciskowych nacisk powierzchniowy na badany element jest minimalizowany, co zmniejsza ryzyko jego deformacji. Urządzenia mocujące nie są potrzebne w procesie testowania.
Wystarczy przymocować adapter WEH® na testowanym elemencie i zablokować uchwyt w górę lub w dół. W ten sposób utworzone jest ciśnieniowo szczelne połączenie. Dzięki wewnętrznemu wsparciu ciśnieniowemu, adapter może zostać odłączony dopiero przy ciśnieniu poniżej 5 bar, co jest istotne dla bezpieczeństwa pracy operatora urządzenia.
Rozwiązanie WEH® TW241 jest wyposażone w uszczelkę czołową wykonaną z chloroprenu. Inne materiały uszczelniające są dostępne na zapytanie. Prawidłowy dobór uszczelnienia leży po stronie klienta.
| Nominalna średnica (DN) | 4 to 19 mm, acc. to design |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | Vacuum up to 70 bar (1,015 psi) |
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | Tube OD 19.05 mm (3/4") |
| Wejście medium B1 | G1/4" female thread |
| Maksymalna dopuszczalna chropowatość powierzchni detalu | Rz8 μm |
| Maksymalna dopuszczalna twardość materiału próbki | 28 HRC |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Manual actuation via clamping lever |
| Materiał | Clamping jaws: Corrosion resistant stainless steel, hardened Housing: Anodized aluminium |
| Materiał uszczelniający | Front seal of chloroprene |
- Connection in seconds
- For connection onto straight tubes; sealing on the exterior diameter
- High-grade materials
- No hand tightening required
- No seal adjustment required
- Self-retaining up to max. 70 bar
- WEH® Jaw Locking Mechanism
- Wide range of tube tolerances up to ± 0.25 mm
Szybkozłączka TW241 służy do uszczelnienia rur gładkich o średnicy zewnętrznej Ø 19,05 mm (3/4"). Do typowych zastosowań należą: testy ciśnieniowe / testy próżniowe / testy spadku ciśnienia / testy helowe / testy podwodne na komponentach branży chłodniczej i klimatyzacyjnej / przemysłu ogólnego / przemysłu motoryzacyjnego:
- wymienników ciepła
- klimatyzatorów
- systemów grzewczych
- zbiorników ciśnieniowych
- zaworów
- przekładników pomiarowych
- sprężarek
- zagęszczaczy
- parowników
- pojedynczych urządzeń
- systemów rurociągowych
- chłodnic samochodowych
- króćców wody przy testowaniu silnika
