Adapter WEH® TW241

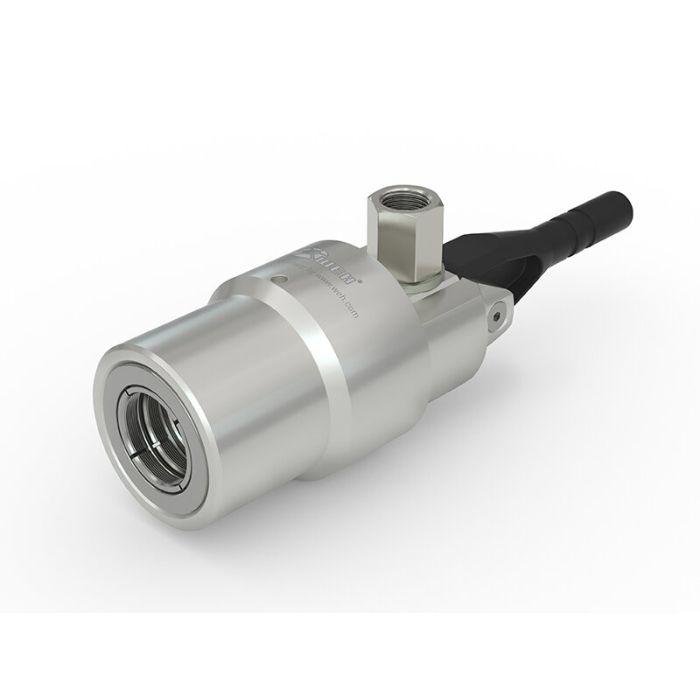

Szybkozłącze WEH® TW241 idealnie nadaje się do szybkiego i łatwego testu szczelności gładkich rur wykonanych z miedzi, stali lub aluminium o średnicy zewnętrznej od 6,0 mm do 44,0 mm. Adapter nadaje się również do testów podwodnych, spadku ciśnienia i testów helowych.
W ciągu kilku sekund WEH® TW241 uszczelnia zewnętrzną średnicę rury i może pokonać przy tym tolerancje do ±0,25 mm (wymagana kolistość zewnętrznej średnicy rury maks. 0,25 mm). Nie ma potrzeby ponownej regulacji uszczelek.
Dzięki systemowi szczęk zaciskowych nacisk powierzchniowy na badany element jest minimalizowany, co zmniejsza ryzyko jego deformacji. Urządzenia mocujące nie są potrzebne w procesie testowania.
Wystarczy przymocować adapter WEH® na testowanym elemencie i zablokować uchwyt w górę lub w dół. W ten sposób utworzone jest ciśnieniowo szczelne połączenie. Dzięki wewnętrznemu wsparciu ciśnieniowemu, adapter może zostać odłączony dopiero przy ciśnieniu poniżej 5 bar, co jest istotne dla bezpieczeństwa pracy operatora urządzenia.
Rozwiązanie WEH® TW241 jest wyposażone w uszczelkę czołową wykonaną z chloroprenu. Inne materiały uszczelniające są dostępne na zapytanie. Prawidłowy dobór uszczelnienia leży po stronie klienta.
| Nominal bore (DN) | 4 to 19 mm, acc. to design |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | Próżnia do 70 bar (1015 psi) |
| Temperature Range | +5 °C do +80 °C |
| Connection A | Średnica zewnętrzna rury 15,9 mm (5/8") |
| Media Inlet | Gwint wewnętrzny G1/4" |
| Surface Test | Rz8 μm |
| Material Hardness Test | 28 HRC |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Sterowanie ręczne za pomocą dźwigni zaciskowej |
| Material | Zaciski szczękowe: Odporna na korozję stal nierdzewna, hartowana Obudowa: Anodowane aluminium |
| Sealing Material | Uszczelnienie przednie z chloroprenu |
- Połączenie w kilka sekund
- Do połączeń na rurach prostych; uszczelnienie na średnicy zewnętrznej
- Materiały wysokiej jakości
- Nie wymaga ręcznego dokręcania
- Nie jest wymagana regulacja uszczelnienia
- Samozabezpieczenie do maks. 70 bar
- Mechanizm blokowania szczękowego WEH®
- Szeroki zakres tolerancji rur do ± 0,25 mm
Szybkozłączka TW241 służy do uszczelnienia rur gładkich o średnicy zewnętrznej Ø 15,9 mm (5/8"). Do typowych zastosowań należą: testy ciśnieniowe / testy próżniowe / testy spadku ciśnienia / testy helowe / testy podwodne na komponentach branży chłodniczej i klimatyzacyjnej / przemysłu ogólnego / przemysłu motoryzacyjnego:
- wymienników ciepła
- klimatyzatorów
- systemów grzewczych
- zbiorników ciśnieniowych
- zaworów
- przekładników pomiarowych
- sprężarek
- zagęszczaczy
- parowników
- pojedynczych urządzeń
- systemów rurociągowych
- chłodnic samochodowych
- króćców wody przy testowaniu silnika
| Oznaczenie | Typ dokumentu | Język | Typ danych | Wielkość danych |
|---|
