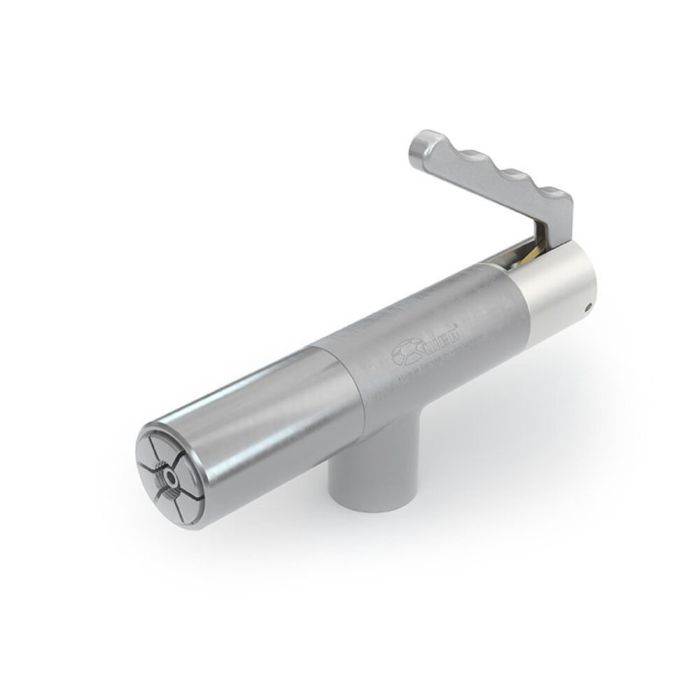

Adapter WEH® TW18H
Szybkozłącze WEH® TW18H do testów szczelności i funkcjonalności, prób ciśnieniowych i testów próżniowych do maks. 350 bar
Adapter WEH® TW18H to idealne narzędzie do prób ciśnieniowych i funkcjonalnych od próżni do maks. 350 bar. Tworzy bezpieczne i szczelne połączenia w znormalizowanych gwintach zewnętrznych w ciągu kilku sekund – bez konieczności żmudnego przykręcania i odkręcania.
Nie są już potrzebne dodatkowe materiały uszczelniające gwinty, eliminowane są czasochłonne i kosztowne urządzenia do mocowania i testowania. Sterowanie ręczne za pomocą dźwigni ręcznej jest wyjątkowo proste. Wystarczy nacisnąć dźwignię ręczną i umieścić TW18H w elemencie testowym. Przy częstym łączeniu i rozłączaniu uzyskuje się znaczne oszczędności czasu i kosztów.
Im wyższe ciśnienie testowe, tym mocniej adapter WEH zaciska się na badanym elemencie, zapewniając w ten sposób dodatkowy środek bezpieczeństwa dla operatora.
Szybkozłączka jest dostępna w wariantach do niskich ciśnień do 50 bar i do wysokich ciśnień do 350 bar. Dla aplikacji zautomatyzowanych dostępne są wersje z uruchamianiem pneumatycznym – TW18V z przyciskiem zaworu, jak i TW18P do w pełni automatycznego sterowania.
| Maksymalne dopuszczalne ciśnienie robocze PS | Próżnia do 350 bar (5000 psi) |
|---|---|
| Temperature Range | +5 °C do +80 °C |
| Connection A | Gwint zewnętrzny M14x1,5 |
| Media Inlet | Gwint wewnętrzny G1/2" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | H = sterowanie ręczne za pomocą dźwigni |
| Material | Odporna na korozję stal nierdzewna, anodowane aluminium |
| Sealing Material | Uszczelnienie przednie z NBR |
- Możliwa automatyzacja
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Nie wymaga ręcznego dokręcania
- Brak konieczności stosowania sprzętu testowego
- Mechanizm blokowania szczękowego WEH®
Szybkozłączka do testów ciśnieniowych / testów funkcjonalnych w przemyśle motoryzacyjnym oraz w ogólnym przemyśle elementów pneumatycznych i hydraulicznych z gwintem zewnętrznym do następujących rozmiarów standardowych:
- Śrubunek rurowy zgodny z ISO 8434-1 | GZ M14x1,5
Szybkozłączka TW18H nadaje się szczególnie do testowania silników, zbiorników paliwa, zbiorników ciśnieniowych, chłodnic oleju, układów kierowniczych, przewodów paliwowych, przetworników ciśnienia, zespołów urządzeń, węży, cylindrów i komponentów hydraulicznych. Adapter nadaje się również do montażu w systemach zautomatyzowanych.
