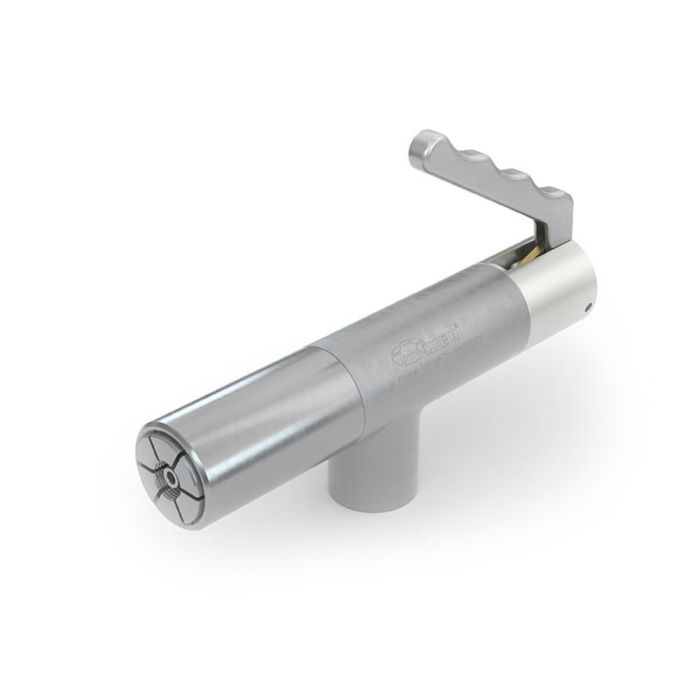

Adapter WEH® TW18H
Szybkozłącze WEH® TW18H do testów szczelności i funkcjonalności, prób ciśnieniowych i testów próżniowych do maks. 350 bar
Adapter WEH® TW18H to idealne narzędzie do prób ciśnieniowych i funkcjonalnych od próżni do maks. 350 bar. Tworzy bezpieczne i szczelne połączenia w znormalizowanych gwintach zewnętrznych w ciągu kilku sekund – bez konieczności żmudnego przykręcania i odkręcania.
Nie są już potrzebne dodatkowe materiały uszczelniające gwinty, eliminowane są czasochłonne i kosztowne urządzenia do mocowania i testowania. Sterowanie ręczne za pomocą dźwigni ręcznej jest wyjątkowo proste. Wystarczy nacisnąć dźwignię ręczną i umieścić TW18H w elemencie testowym. Przy częstym łączeniu i rozłączaniu uzyskuje się znaczne oszczędności czasu i kosztów.
Im wyższe ciśnienie testowe, tym mocniej adapter WEH zaciska się na badanym elemencie, zapewniając w ten sposób dodatkowy środek bezpieczeństwa dla operatora.
Szybkozłączka jest dostępna w wariantach do niskich ciśnień do 50 bar i do wysokich ciśnień do 350 bar. Dla aplikacji zautomatyzowanych dostępne są wersje z uruchamianiem pneumatycznym – TW18V z przyciskiem zaworu, jak i TW18P do w pełni automatycznego sterowania.
| Maksymalne dopuszczalne ciśnienie robocze PS | Vacuum up to 350 bar (5,000 psi) |
|---|---|
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | NPT 1/4" male thread |
| Wejście medium B1 | G1/2" female thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | H = manual actuation of the lever |
| Materiał | Corrosion resistant stainless steel, anodized aluminium |
| Materiał uszczelniający | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism
Szybkozłączka do testów ciśnieniowych / testów funkcjonalnych w przemyśle motoryzacyjnym oraz w ogólnym przemyśle elementów pneumatycznych i hydraulicznych z gwintem zewnętrznym do następujących rozmiarów standardowych:
- Gwint NPT (ANSI/ASME B1.20.1-1983) | GZ NPT 1/4"
Szybkozłączka TW18H nadaje się szczególnie do testowania silników, zbiorników paliwa, zbiorników ciśnieniowych, chłodnic oleju, układów kierowniczych, przewodów paliwowych, przetworników ciśnienia, zespołów urządzeń, węży, cylindrów i komponentów hydraulicznych. Adapter nadaje się również do montażu w systemach zautomatyzowanych.
