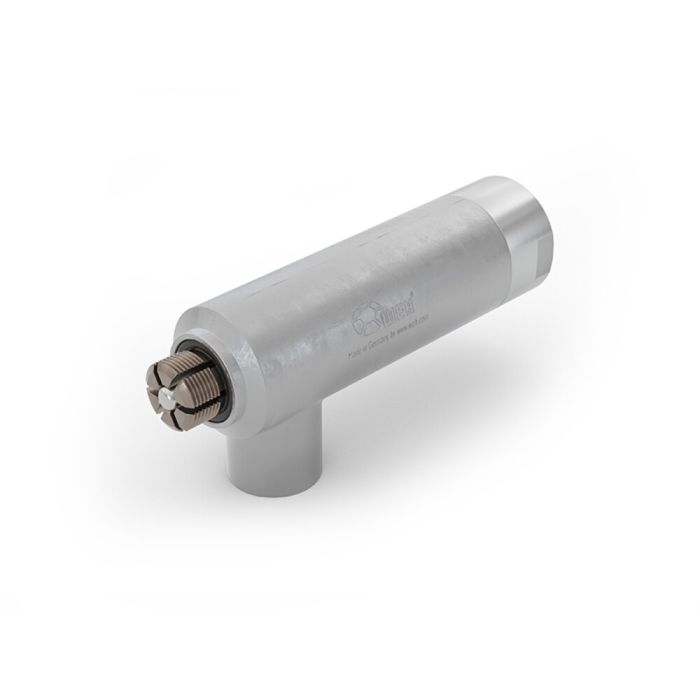

Adapter WEH® TW17P
Szybkozłącze WEH® TW17P do testów szczelności i funkcjonalności, prób ciśnieniowych i testów próżniowych do maks. 350 bar
Adapter WEH® TW17P to idealne narzędzie do zautomatyzowanych prób ciśnieniowych i funkcjonalnych od próżni do maks. 350 bar. Tworzy bezpieczne i szczelne połączenia w znormalizowanych gwintach wewnętrznych w ciągu kilku sekund – bez konieczności żmudnego przykręcania i odkręcania.
Nie są już potrzebne żadne dodatkowe materiały uszczelniające gwinty, eliminowane są czasochłonne i kosztowne urządzenia do mocowania i testowania. Sterowanie pneumatyczne odbywa się poprzez zawór zewnętrzny. Przy częstym łączeniu i rozłączaniu uzyskuje się znaczne oszczędności czasu i kosztów.
W korpusach o wielkości 5–6 adapter jest standardowo wyposażony w dodatkowe otwory w szczękach zaciskowych, które zwiększają przepływ medium, a przez to również zwiększają wydajność.
Szybkozłączka jest dostępna w wariantach do niskich ciśnień do 50 bar i wysokich ciśnień do 350 bar. Do sterowania ręcznego dostępny jest wariant TW17H z dźwignią ręczną , a do zastosowań pneumatycznych wariant TW17V z przyciskiem zaworu.
Dostępne są również wersje specjalne, takie jak np. przedłużona lub skrócona wersja adaptera, funkcja zaślepiająca, ze sterowaniem hydraulicznym itp.
| Maksymalne dopuszczalne ciśnienie robocze PS | 350 bar (5000 psi) |
|---|---|
| Pilot Pressure | sprężone powietrze o ciśnieniu 6 - 12 bar (90 - 175 psi) |
| Temperature Range | +5 °C do +80 °C |
| Connection A | Gwint wewnętrzny M22x1,5 |
| Media Inlet | Gwint wewnętrzny G1/2" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | P = sterowanie pneumatyczne dla zautomatyzowanych aplikacji |
| Material | Odporna na korozję stal nierdzewna, anodowane aluminium |
| Sealing Material | Uszczelnienie przednie z NBR |
- Możliwa automatyzacja
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Większa wydajność i obniżone koszty
- Nie wymaga ręcznego dokręcania
- Brak konieczności stosowania sprzętu testowego
- Mechanizm blokowania szczękowego WEH®
Szybkozłączka do pneumatycznych i hydraulicznych testów ciśnieniowych i funkcjonalnych wykonywanych na częściach z gwintem wewnętrznym do następujących rozmiarów standardowych:
- Gwint metryczny ISO zgodny z normą DIN 13 | GW M22x1,5
Szybkozłączka TW17P nadaje się szczególnie do zautomatyzowanego testowania szczelności silników, zbiorników paliwa, zbiorników ciśnieniowych, chłodnic, układów kierowniczych, przewodów paliwowych, przetworników ciśnienia, zespołów urządzeń, węży, cylindrów i komponentów hydraulicznych.
Adapter ma również zastosowanie w dziedzinie elektromobilności, np. do testów szczelności obwodu chłodzącego i modułów olejowych silników elektrycznych, obudów akumulatorów i baterii słonecznych.
