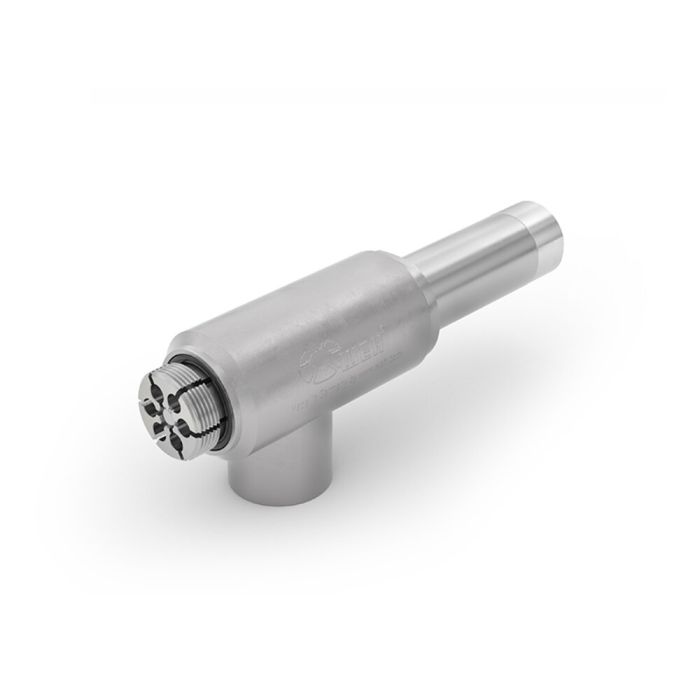

Adapter WEH® TW17P
Szybkozłącze WEH® TW17P do testów szczelności i funkcjonalności, prób ciśnieniowych i testów próżniowych do maks. 350 bar
Adapter WEH® TW17P to idealne narzędzie do zautomatyzowanych prób ciśnieniowych i funkcjonalnych od próżni do maks. 350 bar. Tworzy bezpieczne i szczelne połączenia w znormalizowanych gwintach wewnętrznych w ciągu kilku sekund – bez konieczności żmudnego przykręcania i odkręcania.
Nie są już potrzebne żadne dodatkowe materiały uszczelniające gwinty, eliminowane są czasochłonne i kosztowne urządzenia do mocowania i testowania. Sterowanie pneumatyczne odbywa się poprzez zawór zewnętrzny. Przy częstym łączeniu i rozłączaniu uzyskuje się znaczne oszczędności czasu i kosztów.
W korpusach o wielkości 5–6 adapter jest standardowo wyposażony w dodatkowe otwory w szczękach zaciskowych, które zwiększają przepływ medium, a przez to również zwiększają wydajność.
Szybkozłączka jest dostępna w wariantach do niskich ciśnień do 50 bar i wysokich ciśnień do 350 bar. Do sterowania ręcznego dostępny jest wariant TW17H z dźwignią ręczną , a do zastosowań pneumatycznych wariant TW17V z przyciskiem zaworu.
Dostępne są również wersje specjalne, takie jak np. przedłużona lub skrócona wersja adaptera, funkcja zaślepiająca, ze sterowaniem hydraulicznym itp.
| Maksymalne dopuszczalne ciśnienie robocze PS | 350 bar (5,000 psi) |
|---|---|
| Ciśnienie sterujące | 6 - 12 bar ( 90 - 175 psi) compressed air |
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | G3/4" female thread |
| Wejście medium B1 | G3/4" female thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | P = pneumatic actuation for automated applications and activations |
| Materiał | Corrosion resistant stainless steel, anodized aluminium |
| Materiał uszczelniający | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism
Szybkozłączka do pneumatycznych i hydraulicznych testów ciśnieniowych i funkcjonalnych wykonywanych na częściach z gwintem wewnętrznym do następujących rozmiarów standardowych:
- Gwint rurowy Whitwortha zgodny z DIN EN ISO 228-1 | GW G3/4"
Szybkozłączka TW17P nadaje się szczególnie do zautomatyzowanego testowania szczelności silników, zbiorników paliwa, zbiorników ciśnieniowych, chłodnic, układów kierowniczych, przewodów paliwowych, przetworników ciśnienia, zespołów urządzeń, węży, cylindrów i komponentów hydraulicznych.
Adapter ma również zastosowanie w dziedzinie elektromobilności, np. do testów szczelności obwodu chłodzącego i modułów olejowych silników elektrycznych, obudów akumulatorów i baterii słonecznych.
