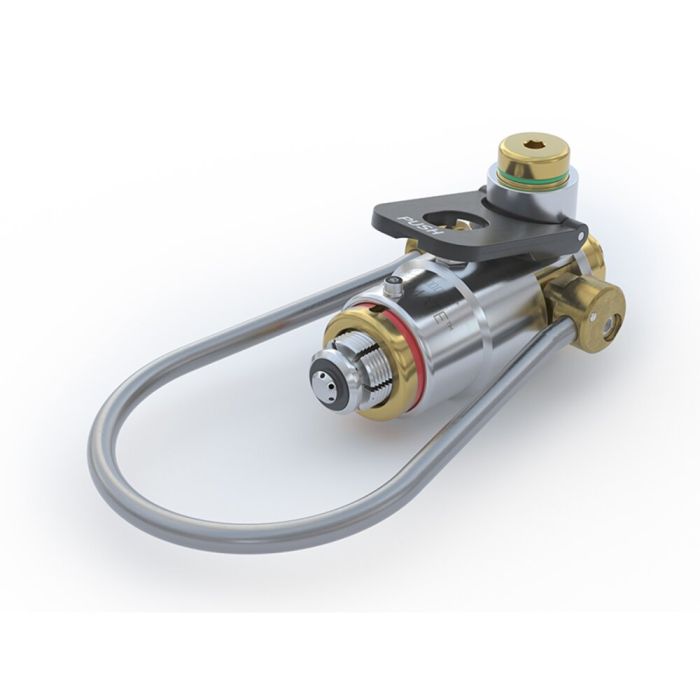

Adapter CLICKMATE® TW154

Do napełniania wężem butli z powietrzem do oddychania 200 bar z gwintem GW G5/8" (DIN 477), dźwignia nr 72

Numer części

C1-92776-X01

0,00 €

CLICKMATE® TW154 został opracowany specjalnie do napełniania butli z powietrzem do oddychania. Używane wcześniej adaptery gwintowane do napełniania wężem można łatwo przerobić, by dostosować się do nowego rozwiązania.

Adapter do napełniania jest podłączany bezpośrednio do gwintu standardowego zaworu butli. Rozprężane segmenty gwintowane zaciskają się w gwincie zaworu butli. Po obróceniu dźwigni o 90° adapter łączy się z zaworem butli, co eliminuje konieczność przykręcania. Zintegrowany sworzeń zabezpieczający zapobiega zablokowaniu pod ciśnieniem.

CLICKMATE® TW154 jest dostępny między innymi w wariantach do butli z powietrzem do oddychania o nominalnym ciśnieniu roboczym 200 bar i 300 bar. Adapter do 200 bar jest wyposażony w czarną dźwignię blokującą, a adapter do 300 bar w czerwoną dźwignię blokującą.

Szybkozłącze jest wyposażone w uszczelkę przednią wykonaną z tworzywa NBR i uszczelki wewnętrzne z tworzywa FKM
Inne materiały uszczelniające są dostępne na zapytanie. Sprawdzenie zgodności z mediami leży w odpowiedzialności klienta.

Wszystkie adaptery zostały poddane intensywnym testom ciśnieniowym i wytrzymałościowym.

Dane techniczne

Dane techniczne
Maksymalne dopuszczalne ciśnienie robocze PS	250 bar (3,600 psi)
Zakres temperatury	+5 °C up to +70 °C
Medium	Breathing air (compressed air)
Przyłącze A	Standard connection for G5/8“ female thread (DIN 477/ DIN EN ISO 12209)
Wejście medium B1	M16x1.5 male thread
Sterowanie	Manual actuation via operating loop (loop depending on cylinder valve type)
Materiał	Corrosion resistant stainless steel and brass
Materiał uszczelniający	Front seal: NBR Inner seals: FKM

Szczegóły

Connection directly to the standard cylinder valve thread
Filling of breathing air cylinders becomes even easier and more efficient
Improves operational safety and ergonomics
Quick connection in seconds without hand tightening

Zastosowanie

Szybkozłączka o wydajności 200 bar do napełniania butli z powietrzem oddechowym w warsztatach obsługi sprzętu do ochrony dróg oddechowych straży pożarnej, do bezpośredniego podłączenia do węży napełniających.

CAD

Pobierz pliki CAD

Do pobrania

Oznaczenie	Typ dokumentu	Język	Typ danych	Wielkość danych

	Numer części	Product Name
	C1-109695-X01	Adapter CLICKMATE® TW154 do bezpośredniego podłączenia do kolektorów napełniających powietrzem oddechowym – rodzina produktów
	C1-109696-X01	Adapter CLICKMATE® TW154 do bezpośredniego podłączenia do kolektorów napełniających powietrzem oddechowym – rodzina produktów
	C1-109697-X01	Adapter CLICKMATE® TW154 do napełniania wężem butli z powietrzem do oddychania 200 bar z gwintem GW G5/8" (DIN 477), dźwignia nr 1
	C1-109698-X01	Adapter CLICKMATE® TW154 do napełniania wężem butli z powietrzem do oddychania 300 bar z gwintem GW G5/8" (DIN 477), dźwignia nr 1
	C1-92774-X01	Adapter CLICKMATE® TW154 do napełniania butli z powietrzem do oddychania z gwintem GW G5/8" (DIN 477) na kolektorach napełniających 200 bar, dźwignia nr 72
	C1-92775-X01	Adapter CLICKMATE® TW154 do napełniania butli z powietrzem do oddychania z gwintem GW G5/8" (DIN 477) na kolektorach napełniających 300 bar, dźwignia nr 72
	C1-92776-X01	Adapter CLICKMATE® TW154 do napełniania wężem butli z powietrzem do oddychania 200 bar z gwintem GW G5/8" (DIN 477), dźwignia nr 72
	C1-92777-X01	Adapter CLICKMATE® TW154 do napełniania wężem butli z powietrzem do oddychania 300 bar z gwintem GW G5/8" (DIN 477), dźwignia nr 72
