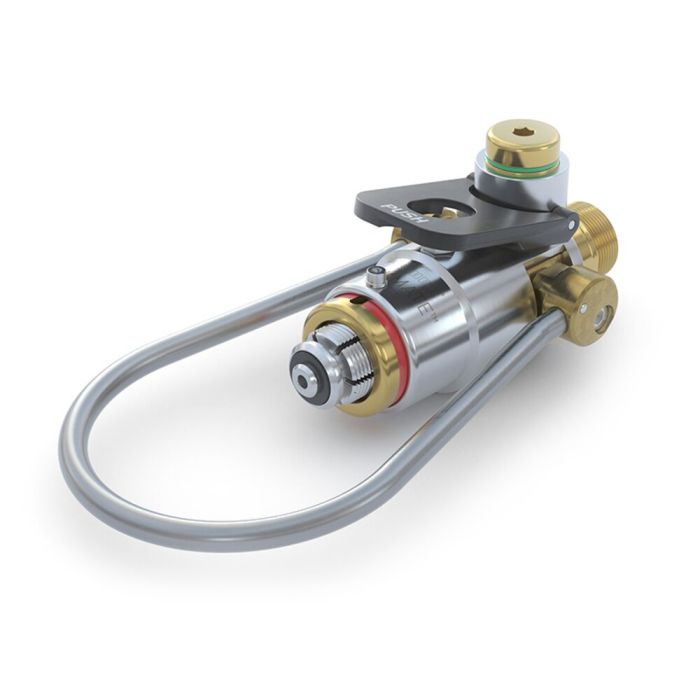

Adapter CLICKMATE® TW154
CLICKMATE® TW154 został opracowany specjalnie do napełniania butli z powietrzem do oddychania. Kolektory napełniające z adapterami gwintowanymi można łatwo instalować na zasadzie doposażenia.
Adapter do napełniania jest podłączany bezpośrednio do gwintu standardowego zaworu butli. Rozprężane segmenty gwintowane zaciskają się w gwincie zaworu butli. Po obróceniu dźwigni o 90° adapter łączy się z zaworem butli, co eliminuje konieczność przykręcania. Zintegrowany sworzeń zabezpieczający zapobiega zablokowaniu pod ciśnieniem.
CLICKMATE® TW154 jest dostępny między innymi w wariantach do butli z powietrzem do oddychania o nominalnym ciśnieniu roboczym 200 bar i 300 bar. Adapter do 200 bar jest wyposażony w czarną dźwignię blokującą, a adapter do 300 bar w czerwoną dźwignię blokującą.
Szybkozłącze jest wyposażone w uszczelkę przednią wykonaną z tworzywa NBR i uszczelki wewnętrzne z tworzywa FKM
Inne materiały uszczelniające są dostępne na zapytanie. Sprawdzenie zgodności z mediami leży w odpowiedzialności klienta.
Wszystkie adaptery zostały poddane intensywnym testom ciśnieniowym i wytrzymałościowym.
| Maksymalne dopuszczalne ciśnienie robocze PS | 250 bar (3600 psi) |
|---|---|
| Temperature Range | +5 °C do +70 °C |
| Medium | Powietrze do oddychania (sprężone powietrze) |
| Connection A | Standardowe połączenie do gwintu wewnętrznego G5/8” (DIN 477/ DIN EN ISO 12209) |
| Media Inlet | UNS 1“-14 |
| Actuation | Sterowanie ręczne za pomocą linki stalowej (w zależności od rodzaju zaworu butlowego) |
| Material | Odporna na korozję stal nierdzewna i mosiądz |
| Sealing Material | Uszczelnienie przednie: NBR Uszczelnienia wewnętrzne: FKM |
- Połączenie bezpośrednio z gwintem zaworu standardowego cylindra
- Jeszcze łatwiejsze i efektywniejsze napełnianie butli z powietrzem tlenowym
- Zwiększa bezpieczeństwo pracy i ergonomię
- Połączenie w kilka sekund bez ręcznego dokręcania
Szybkozłączka o wydajności 200 bar do napełniania butli z powietrzem oddechowym w warsztatach obsługi sprzętu do ochrony dróg oddechowych straży pożarnej, do bezpośredniego podłączenia do istniejących urządzeń napełniających (można stosować tylko z kompensacją masy i wysokości).
