WEH® Füllkupplung TK26 CNG
Mit 90° Griffhülse
Bestellnummer
C1-193452
0,00 €

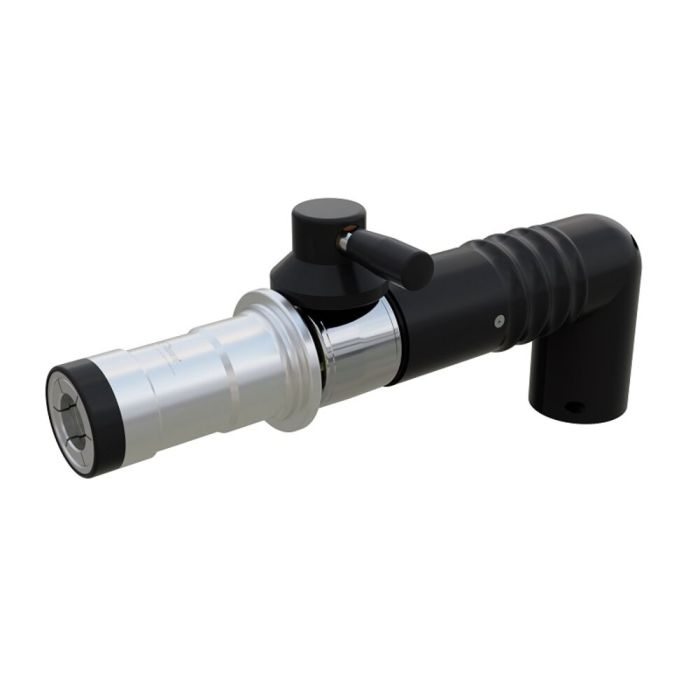

Die TK26 CNG ist auch in einer Ausführung mit 90° Griffhülse erhältlich.
Diese Variante ermöglicht eine optimierte Schlauchführung und ist ideal für Betankungen von oben oder unten, insbesondere
bei beengten Einbausituationen. Die 90° Variante ist als leichte Ausführung mit Aluminiumhülse verfügbar und unterstützt
dadurch eine ergonomische, kraftsparende Handhabung.
Darüber hinaus verfügt sie über alle bewährten Merkmale der TK26 CNG mit gerader Schlauchzuführung.
Sicherheit
TK26 CNG bietet optimale Sicherheit für den Bediener.
Die Füllkupplung bleibt solange am Tanknippel angeschlossen, bis der Zwischenraum vom Eingangsventil bis zum Tanknippel vom Druck entlastet ist.
| Technische Nennweite | 12 mm |
|---|---|
| Nominaler Druck (PN) | 200 bar |
| Max. zulässiger Betriebsdruck PS | 300 bar |
| Temperaturbereich | -40 °C bis +85 °C |
| Betriebsmedieneingang B1 | UNF 9/16"-18 AG, SAE J514, 37° Konus |
| Teilewerkstoffe | Rostbeständig |
| Dichtungswerkstoffe | Erdgasbeständig |
| Ausführung | Mit temperaturisolierender Kunststoffverkleidung und Gasrückführung |
| Kodierung | P30HD nach ANSI NGV1 / C200 nach ISO 14469 PN = 200 bar |
| Gewicht | ca. 3,0 kg |
| Konformitäten / Prüfungen / Zulassungen | In Anlehnung an ISO 14469 |
- Kodierung für Druckstufe / Gasart
- 90° media inlet
- Kompatibel zu Tanknippeln nach NGV1 Standard und ISO 14469
- Einfache Handhabung
- Hohe Strömungswerte -> kurze Befüllzeiten
- Hochwertige Materialien
- Temperaturisolierende Kunststoffverkleidung
- Rückführung der entlüfteten Gasmenge
- WEH® Spannzangenmechanismus
- WEH® EASY-TURN Drehdurchführung 360° für Betätigungshebel
- Farbcodierter Stoßschutz (200 bar schwarz / 250 bar gelb)
- Super light -> only 3000 grams
Füllkupplung zur Schnellbefüllung von Bussen und LKWs mit Erdgas im Self-Service Betrieb, passend zu WEH® Tanknippeln nach NGV1 Standard und ISO 14469.
