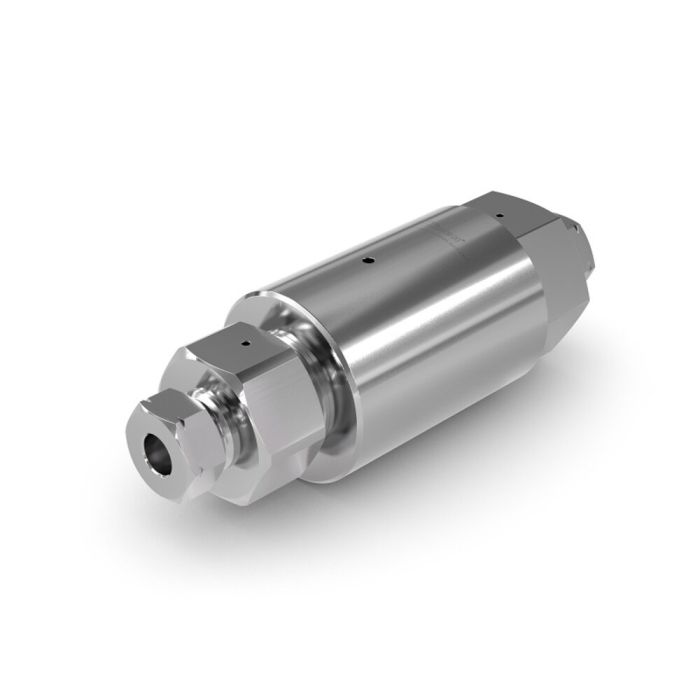

WEH® Rückschlagventile (High pressure)
Überall dort, wo das Medium innerhalb eines Leitungssystems nur in eine Richtung fließen soll und am Rückfluss gehindert werden muss, leisten die WEH® Ultra-Hochdruck Rückschlagventile diese Funktion absolut zuverlässig.
Die große technische Nennweite der Rückschlagventile ermöglicht hohe Durchflussraten bei geringem Druckabfall. Die Montage ist denkbar einfach durch die im Ventil integrierte Doppeldruckschraube: Das Rückschlagventil muss nur an einer Schlüsselfläche angezogen werden, das Rohr erfährt dabei keine Verspannung oder dreht sich mit.
| Technische Nennweite | 5 mm |
|---|---|
| Max. Betriebsdruck an B2 | PS = 2.500 bar (35.000 psi) |
| Druckbereich (PS) | 2.500 bar / 35.000 psi |
| Öffnungsdruck PC | 1,8 bar (26 psi) |
| Temperaturbereich | +5 °C bis +50 °C |
| Medium | Flüssigkeiten gemäß Fluidgruppe 2 DGR, z. B. Hydrauliköl |
| Teilewerkstoffe | Hochfester Edelstahl |
| Ausführung | Kugel-Abdichtung |
| Max. Einlassdruck an Eingang B1 | 800 bar |
| Anschlussgeometrie | HP-Fitting 60° Cone & Thread |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: rohrleitungsähnliches, druckhaltendes Ausrüstungsteil gemäß Artikel 2, Nr. 5 der Druckgeräterichtlinie Einstufung: Artikel 4, Absatz 3 |
- Einfacher Einbau durch integrierte Doppeldruckschrauben mit 1 x Links- und 1 x Rechtsgewinde
- Hoher Durchfluss dank großer technischer Nennweite
- Lange Lebensdauer durch Abdichtung mit hochwertiger Keramikkugel
- Lieferung inkl. vormontierten Druckringen und Druckschrauben
Die WEH® Ultra-Hochdruck Rückschlagventile mit Kugelabdichtung sind speziell für hydraulische Anwendungen im Hochdruckbereich ausgelegt. Alternative Ausführungen für andere Medienbereiche und Anwendungen bieten wir gerne auf Anfrage an.
