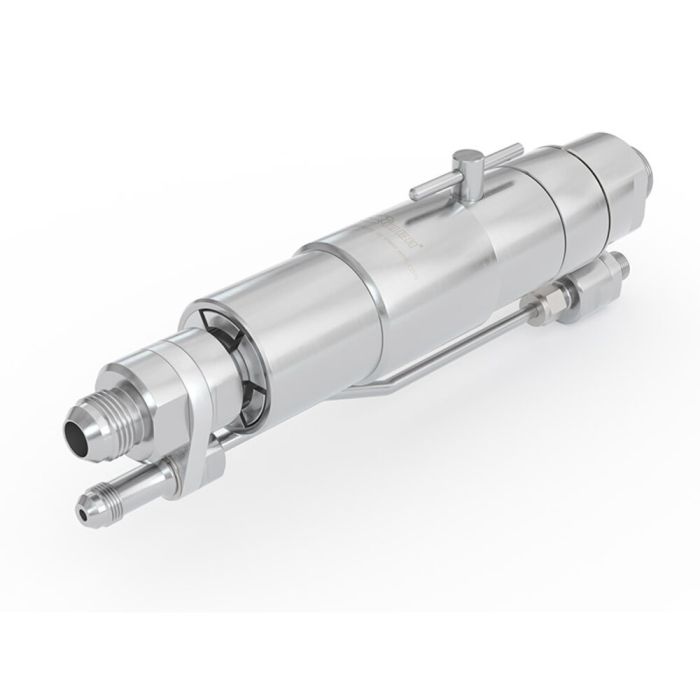

Złącze zrywne WEH® TSA5 CNG
Złącze zrywne TSA5 CNG zapewnia dodatkowe zabezpieczenie Twojej stacji CNG do autobusów i samochodów ciężarowych. Złącze jest montowane pomiędzy dystrybutorem a przewodem zasilającym/odgazowującym:
Przyłącze odgazowujące od strony dystrybutora: GZ G1/4"
Przyłącze zasilające od strony dystrybutora: GZ G3/4"
Przyłącze węża zasilającego (od strony złącza): GZ UNF 7/8" – 14
Przyłącze węża odgazowującego (od strony złącza): GZ UNF 9/16" – 18
Złącze zrywne składa się z korpusu złącza, wkładu króćca oraz systemu odgazowującego ze zintegrowanym zaworem zwrotnym oraz filtrem 40 mikronów. Oczyszcza on gaz ziemny z zanieczyszczeń i można go łatwo i szybko wyczyścić podczas konserwacji.
Jeśli wystąpią nieoczekiwane siły rozciągające, jak np. na skutek odjeżdżania pojazdu z podłączonym złączem tankowania, złącze zrywne rozłącza w sposób kontrolowany połączenie pomiędzy dystrybutorem a przewodami. Uszczelnia obie strony. Można w dużym stopniu zapobiec uszkodzeniom nypla/gniazda tankowania po stronie pojazdu, pistoletu do tankowania oraz dystrybutora. Złącze zrywne można ponownie wykorzystać po sprawdzeniu prawidłowości jego działania.
| Nominal bore (DN) | 12 mm |
|---|---|
| Pressure Range | PN = 200 bar (3000 psi) | PS = 300 bar |
| Nominal Pressure PN | 200 bar |
| Temperature Range | -40 °C do +85 °C |
| Design | Z recyrkulacją gazu i filtrem (40 μm) |
| Material | Odporna na korozję stal nierdzewna, aluminium |
| Sealing Material | Odporność na działanie gazu ziemnego |
| Break force | 222 - 660 N |
- Zawór zwrotny na linii odpowietrzania
- Instalacja przy dozowniku
- Zintegrowany filtr z możliwością czyszczenia (40 μm)
- Nie wymaga dodatkowego narzędzia
- Możliwość wielokrotnego użytku bez serwisowania fabrycznego
- Mała, kompaktowa konstrukcja
Złącze zrywne do stacji tankowania gazem ziemnym dla autobusów i samochodów ciężarowych do bezpośredniego montażu pomiędzy dystrybutorem a wężem zasilającym/odgazowującym.
