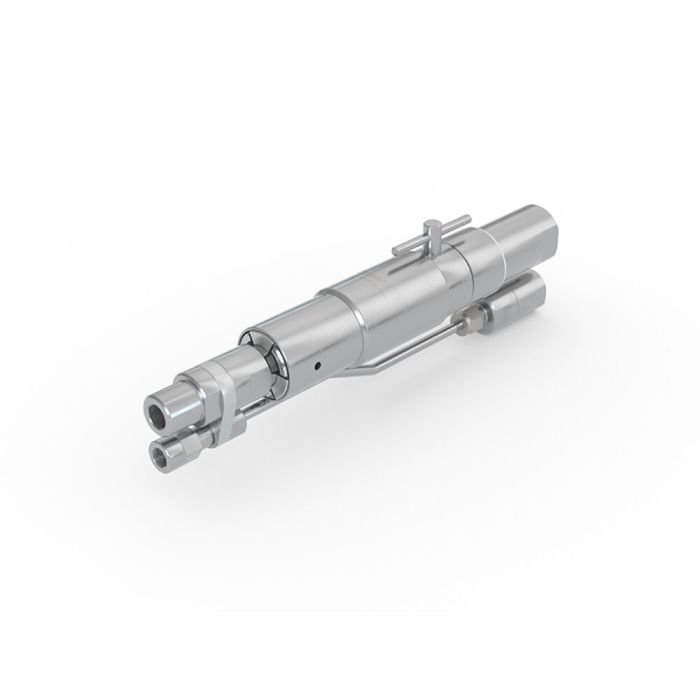

Urządzenie zabezpieczające przed zerwaniem WEH® TSA1 H₂
Urządzenie zabezpieczające przed zerwaniem WEH® TSA1 H₂ zapewnia dodatkowe zabezpieczenie Twojej stacji paliw do samochodów osobowych. Urządzenie jest montowane pomiędzy pompą paliwa a wężem napełniającym/zwrotnym.
Jeśli wystąpią nieoczekiwane siły rozciągające, jak np. na skutek odjeżdżania pojazdu z podłączoną złączem napełniania, urządzenie zabezpieczające przed zerwaniem rozłącza w sposób kontrolowany połączenie pomiędzy pompą paliwa a wężami. Uszczelnia obie strony. Można w dużym stopniu zapobiec uszkodzeniom złączki pojazdu, złączki przewodu paliwowego oraz pompy paliwa. Urządzenie zabezpieczające przed zerwaniem można ponownie wykorzystać po sprawdzeniu funkcjonalności.
Zasadniczo zalecamy stosowanie urządzeń zabezpieczających przed zerwaniem ze zintegrowanym filtrem. Filtr oczyszcza wodór z zanieczyszczeń i można go łatwo i szybko wyczyścić podczas konserwacji
Urządzenie zabezpieczające przed zerwaniem firmy WEH® składa się z korpusu złącza, wkładu króćca oraz systemu zwrotnego gazu z zaworem zwrotnym. Jest to również dostępne bez recyrkulacji gazu.
Urządzenia zabezpieczające przed zerwaniem do złączy napełniania z interfejsem danych zawierają również uchwyt do pompy paliwa wraz z kablem do interfejsu danych.
Dostępne są również kompletne zestawy. Składają się ze złącza napełniania, zestawu węży i urządzenia zabezpieczającego przed zerwaniem. Można wysłać zapytanie.
| Nominal bore (DN) | 5 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 19880-1 (PS = 450 bar) |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | TSA1 H2 for TK17 H2 fueling nozzles:<br>-40 °C up to +85 °C<br>TSA1 H2 for TK16 H2 fueling nozzles:<br>-20 °C up to +85 °C |
| Temperature Range Ambient | -40 °C do +85 °C |
| Media Inlet | Gwint wewnętrzny UNF 9/16"-18, stożek 60°, złączka MP |
| Design | Z recyrkulacją gazu i filtrem (40 μm) |
| Material | Odporna na korozję stal nierdzewna, aluminium |
| Sealing Material | Odporność na działanie wodoru |
| Break force | 222 - 667 N |
- Zawór zwrotny na linii odpowietrzania
- Instalacja przy dozowniku
- Zintegrowany filtr z możliwością czyszczenia (40 μm)
- Nie wymaga dodatkowego narzędzia
- Możliwość wielokrotnego użytku bez serwisowania fabrycznego
- Mała, kompaktowa konstrukcja
Złącze zrywne do stacji tankowania wodorem samochodów osobowych, do bezpośredniego montażu na dystrybutorze, z odgazowaniem i gwintem wewnętrznym.
