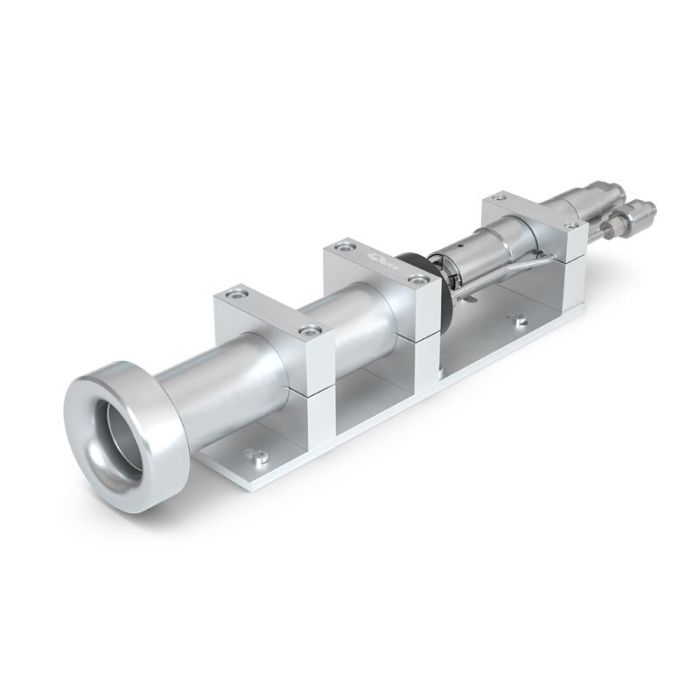

Złącze zrywne WEH® TSA1 H₂
Złącze zrywne WEH® TSA1 H₂ zapewnia dodatkowe zabezpieczenie Twojej stacji tankowania samochodów osobowych. Złącze jest montowane pomiędzy dystrybutorem a przewodem zasilającym/odgazowującym.
Jeśli wystąpią nieoczekiwane siły rozciągające, jak np. na skutek odjeżdżania pojazdu z podłączonym pistoletem do tankowania, to sprzęgło zrywne rozłącza w sposób kontrolowany połączenie pomiędzy dystrybutorem a przewodami. Uszczelnia obie strony. W dużym stopniu można w ten sposób zapobiec uszkodzeniom nypla po stronie pojazdu, pistoletu do tankowania oraz dystrybutora. Złącze zrywne można ponownie wykorzystać po sprawdzeniu prawidłowości jego działania.
Zasadniczo zalecamy stosowanie złącz zrywnych ze zintegrowanym filtrem. Filtr oczyszcza wodór z zanieczyszczeń i można go łatwo i szybko wyczyścić podczas konserwacji.
Złącze zrywne firmy WEH® składa się z korpusu złącza, wkładu króćca oraz systemu odgazowującego. Jest również dostępne w wersji bez odgazowania.
Złącze zrywne dedykowane do złącz tankowania z interfejsem danych zawiera również uchwyt do dystrybutora wraz z kablem do interfejsu danych.
Dostępne są również kompletne zestawy. Składają się ze złącza tankowania, zestawu węży i złącza zrywnego typu inline. Chętnie odpowiemy na zapytanie!
| Nominal bore (DN) | 8 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 19880-1 (PS = 450 bar) |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | TSA1 H2 for TK17 H2 fueling nozzles:<br>-40 °C up to +85 °C<br>TSA1 H2 for TK16 H2 fueling nozzles:<br>-20 °C up to +85 °C |
| Temperature Range Ambient | -40 °C do +85 °C |
| Design | W zależności: Z filtrem (20 lub 40 μm) Z/bez recyrkulacji gazu Z/bez mocowaniem dozownika Z mocowaniem dozownika i kablem do transmisji danych (tylko dla dysz z interfejsem danych) |
| Material | Odporna na korozję stal nierdzewna, aluminium |
| Sealing Material | Odporność na działanie wodoru |
| Break force | 222 - 667 N |
- Zawór zwrotny na linii odpowietrzania
- Instalacja przy dozowniku
- Zintegrowany filtr z możliwością czyszczenia (40 μm)
- Nie wymaga dodatkowego narzędzia
- Możliwość wielokrotnego użytku bez serwisowania fabrycznego
- Mała, kompaktowa konstrukcja
Złącze zrywne do stacji tankowania wodorem samochodów osobowych, do bezpośredniego montażu na dystrybutorze.
