WEH® Złącze z trójnikiem (Wysokie ciśnienie)
Złączki ultrawysokociśnieniowe WEH® zapewniają szczelne, bezwyciekowe połączenie elementów rurowych. Złączki stożkowe i gwintowane stanowią prosty i niezawodny system połączeń. Wszystkie złączki dostarczane są w komplecie z odpowiednimi elementami przyłączeniowymi.
Złączki wysokociśnieniowe WEH® posiadają uszczelnienie metal–metal i mogą być wielokrotnie ponownie dokręcane. Nadają się do zakresów ciśnienia do 10.000 bar / 150.000 psi. Gotowe do pracy z różnymi mediami z grupy płynów 2 (zgodnie z DGR 2014/68/UE), takimi jak powietrze, woda oraz olej hydrauliczny. Odpowiednie do rur w standardowych rozmiarach rynkowych: 1/4", 3/8" i 9/16”. Nasze złączki dostępne są zarówno z gwintami metrycznymi, jak i calowymi.
Dla zakresów ciśnienia 2.500 bar / 35.000 psi oraz 4.200 bar / 60.000 psi złączka jest produkowana zgodnie z powszechnie stosowanym światowym standardem: stożek zewnętrzny 58° w stożku wewnętrznym 60°.
Dla ciśnienia 7.000 bar i 10.000 bar oferujemy specjalne złączki o wysokiej gęstości z wewnętrznym stożkiem 120°; koniec rury jest wówczas wyposażony w zewnętrzny stożek 116°.
Do wykonywania stożka zewnętrznego na końcach rur oraz do obróbki lub naprawy stożka wewnętrznego, WEH® oferuje wszystkie niezbędne narzędzia.

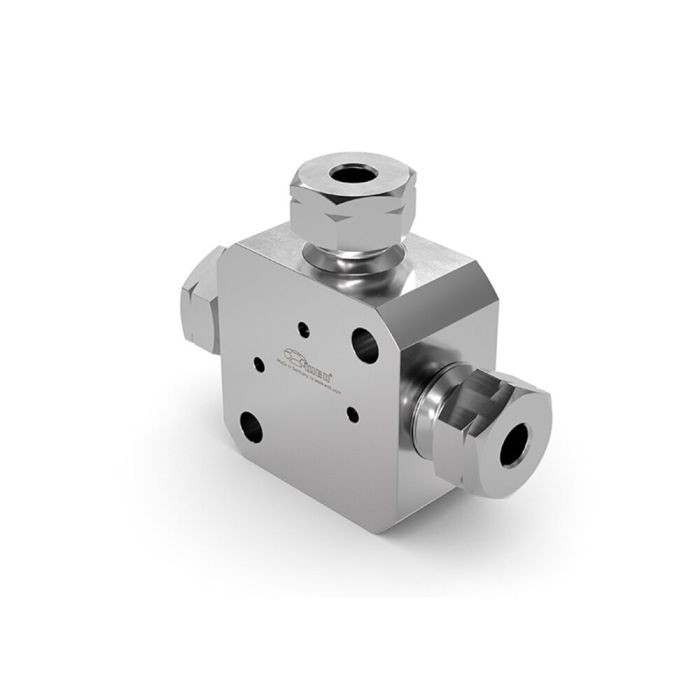

Trójnik z trzema identycznymi portami jest dostępny ze wszystkimi popularnymi typami przyłączy. Z dwoma ukośnie rozmieszczonymi otworami montażowymi. Identyczny układ otworów w kolankach, trójnikach i czwórnikach ułatwia wszelkie przyszłe modyfikacje i rozbudowę systemu rurociągów.
Pierścienie oraz śruby dociskowe są fabrycznie zamontowane na wszystkich przyłączach.
Geometria przyłącza to złączka średniociśnieniowa 60° stożek & gwint.
Na życzenie dostępne są wykonania specjalne z innymi rodzajami gwintów przyłączeniowych lub dla niestandardowych zakresów ciśnienia. Na życzenie dostępne są również specjalne materiały do pracy z wymagającymi mediami lub w trudnych warunkach eksploatacyjnych.
| Średnica nominalna | 5 mm |
|---|---|
| Zakres ciśnienia (PS) | 4.200 bar / 60.000 psi |
| Zakres temperatury | +5 °C do +50 °C |
| Medium | Powietrze / Woda / Olej hydrauliczny (tylko oleje zgodne z grupą cieczy 2 DGR) |
| Materiał | Wytrzymała stal nierdzewna |
| Geometria przyłącza | Złącza wysokociśnieniowe 60° stożek & gwint |
| Zgodność / Testy / Certyfikacje | Typ urządzenia ciśnieniowego: rurowy element utrzymujący ciśnienie, zgodnie z art. 2, pkt 5 Dyrektywy Urządzeń Ciśnieniowych (PED) Klasyfikacja: artykuł 4, paragraf 3 |
- Specjalny kontur uszczelniający dla szczelnego połączenia
- Łatwa konwersja/wymiana dzięki identycznemu rozmiarowi krzyżaka, trójnika i elementu kątowego
- Zoptymalizowane natężenie przepływ, ponieważ nominalna szerokość złączek jest większa niż szerokość rur
- Z dwoma ukośnie rozmieszczonymi otworami montażowymi
- Odporność na ciśnienie do 10 000 bar
Złączki ultrawysokociśnieniowe WEH® zostały zaprojektowane jako standard dla hydraulicznych systemów wysokociśnieniowych. Typowe zastosowania obejmują układy hydrauliczne w instalacjach do hydroformowania i cięcia strumieniem wody, stanowiska testowe wysokiego ciśnienia, prasowanie izostatyczne w produkcji ceramiki, a także aplikacje wysokociśnieniowe w przemyśle chemicznym i spożywczym.
