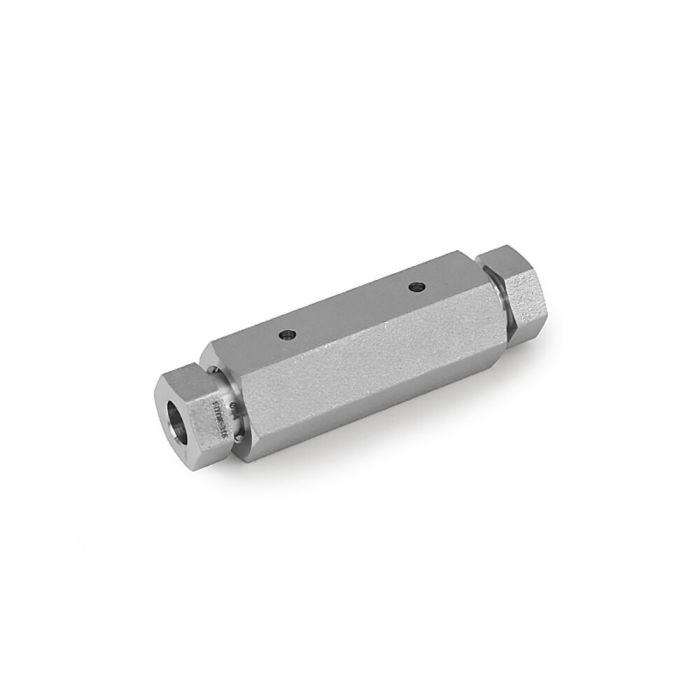

WEH® Złącze z prostym przyłączem (Średnie ciśnienie)
Złączki WEH® zapewniają szczelne, bezwyciekowe połączenie elementów rurowych. Złączki stożkowe i gwintowane stanowią prosty i niezawodny system połączeń. Wszystkie złączki dostarczane są w komplecie z odpowiednimi elementami przyłączeniowymi. Złączki wysokociśnieniowe WEH® posiadają uszczelnienie metal–metal i mogą być wielokrotnie ponownie dokręcane. Nadają się do zakresów ciśnienia do 1.379 bar / 20.000 psi. Gotowe do pracy z różnymi mediami z grupy płynów 2 (zgodnie z DGR 2014/68/UE), takimi jak powietrze, woda oraz olej hydrauliczny. Odpowiednie do rur w standardowych rozmiarach rynkowych: 1/4", 3/8", 9/16", 3/4" oraz 1".
Nasze złączki dostępne są zarówno z gwintami metrycznymi, jak i calowymi.
Złączki WEH® do 1.379 bar / 20.000 psi są uszczelniane poprzez stożek zewnętrzny 59° na końcu rury oraz stożek wewnętrzny 60° w złączce (złączka średniociśnieniowa 60° stożek & gwint).
WEH oferuje wszystkie niezbędne narzędzia do wykonywania i wykańczania zewnętrznego stożka na końcach rur oraz do naprawy stożków wewnętrznych.
Złącze proste z dwoma identycznymi portami jest dostępny ze wszystkimi popularnymi typami przyłączy.
Pierścienie oraz śruby dociskowe są fabrycznie zamontowane na wszystkich przyłączach.
Geometria przyłącza to złączka średniociśnieniowa 60° stożek & gwint.
Na życzenie dostępne są wykonania specjalne z innymi rodzajami gwintów przyłączeniowych lub dla niestandardowych zakresów ciśnienia. Na życzenie dostępne są również specjalne materiały do pracy z wymagającymi mediami lub w trudnych warunkach eksploatacyjnych.
| Średnica nominalna | 2.8 mm |
|---|---|
| Zakres ciśnienia (PS) | 1 379 bar / 20 000 psi |
| Zakres temperatury medium | -252°C do +649°C |
| Materiał | Wytrzymała stal nierdzewna |
| Geometria przyłącza | Złącza średniociśnieniowe 60° stożek & gwint |
| Zgodność / Testy / Certyfikacje | Typ urządzenia ciśnieniowego: Pipe-like, pressure-retaining equipment zgodnie z artykułem 2 pkt 5 Dyrektywy Pressure Equipment Klasyfikacja: artykuł 4, paragraf 3 |
- Łatwa konwersja/wymiana dzięki identycznemu rozmiarowi krzyżaka, trójnika i elementu kątowego
- Ukośnie rozmieszczone otwory mocujące chronią połączenia skręcane przed przekręceniem
- Zoptymalizowane natężenie przepływ, ponieważ nominalna szerokość złączek jest większa niż szerokość rur
- Specjalny kontur uszczelniający dla szczelnego połączenia
- Odporność na ciśnienie do 1 379 bar / 20 000 psi
Złączki wysokociśnieniowe WEH® są przeznaczone do zastosowań z mediami ciekłymi i gazowymi w ramach grupy płynów 2 DGR. Typowe obszary zastosowań obejmują systemy hydrauliczne w hydroformowaniu oraz instalacjach do cięcia strumieniem wody, wysokociśnieniowe stanowiska testowe, a także aplikacje wysokociśnieniowe w przemyśle chemicznym i spożywczym.
Dostępne są również wersje specjalne do zastosowań wodorowych. Zachęcamy do kontaktu!
