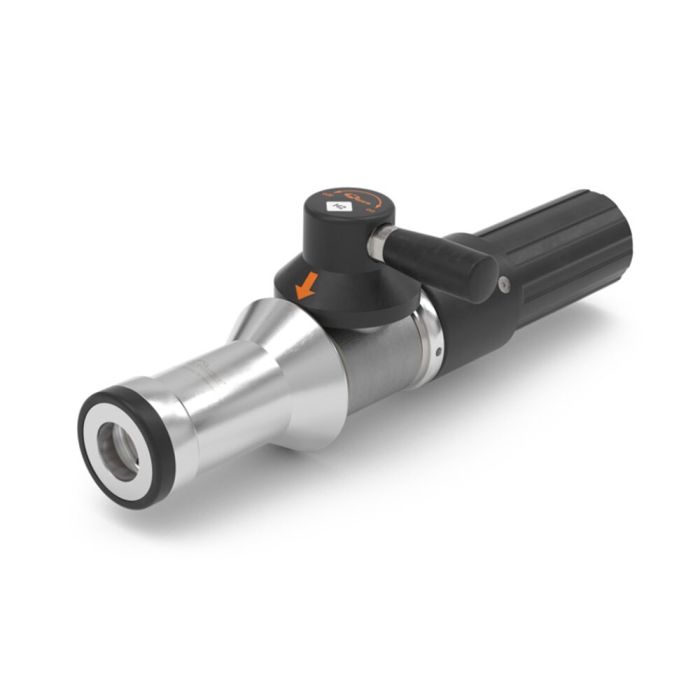

Złącze tankowania WEH® TK16 H₂ 35 MPa
Dzięki złączu tankowania WEH® TK16 H₂ tankowanie samochodów sprężonym, gazowym wodorem (CGH₂) staje się niezwykle łatwe.
Pistolet TK16 H₂ jest bardzo lekki, a dzięki temu poręczny w obsłudze.
Przegub obrotowy jest umieszczony bezpośrednio na dźwigni obsługi, przez co można łatwo ustawić złącze tankowania w optymalnej pozycji roboczej. Dźwignię można przełączać przy niewielkim wysiłku podczas podłączania i odłączania.
Wewnętrzne kodowanie poziomu ciśnienia i rodzaju gazu gwarantuje, że WEH® TK16 H2 można podłączyć do odpowiednich nypli WEH®, a ponadto zapobiega ryzyku pomylenia z gazem ziemnym.
| Nominal bore (DN) | 8 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Pressure Range | PN = 25 MPa <br> PN = 35 MPa |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | -20 °C do +85 °C |
| Temperature Range Ambient | -40 °C do +85 °C |
| Media Inlet | Gwint zewnętrzny UNF 9/16"-18, SAE J514, stożek 37° |
| Design | Ochrona termiczna z tworzywa sztucznego i recyrkulacja gazu |
| Material | Odporność na korozję |
| Sealing Material | Odporność na działanie wodoru |
| Nozzle Type | Typ A zgodnie z normą SAE J2600:2015 i wcześniejszymi, odpowiednio ISO 17268:2012 i wcześniejszymi wersjami |
| Medium Note | Nadaje się do wstępnie schłodzonego wodoru |
| Gas Recirculation | Gwint zewnętrzny UNF 7/16"-20, SAE J514, stożek 37° |
| Weight | Około 1,8 kg (3,97 funta) |
| Zgodność / Testy / Certyfikacje | Testy zgodnie z normą SAE J2600:2002 |
- Nadaje się również do tankowania wózków widłowych
- Kodowanie dla zakresu ciśnienia / typu gazu
- Kompatybilność z profilem gniazda WEH® TN1 H₂
- Łatwa obsługa
- Wysokie natężenie przepływu -> krótkie czasy napełniania
- Materiały wysokiej jakości
- Ochrona termiczna z tworzywa sztucznego
- Recyrkulacja odpowietrzonego gazu
- Dysza typu A zgodna odpowiednio z SAE J2600 ISO 17268
- Złącze obrotowe WEH® EASY-TURN 360° do dźwigni uruchamiającej
- Mechanizm blokowania szczękowego WEH®
Złącze tankowania umożliwiające szybkie tankowanie wodorem samochodów osobowych (np. elektrycznych z napędem na ogniwa paliwowe) i wózków widłowych w trybie samoobsługowym.
