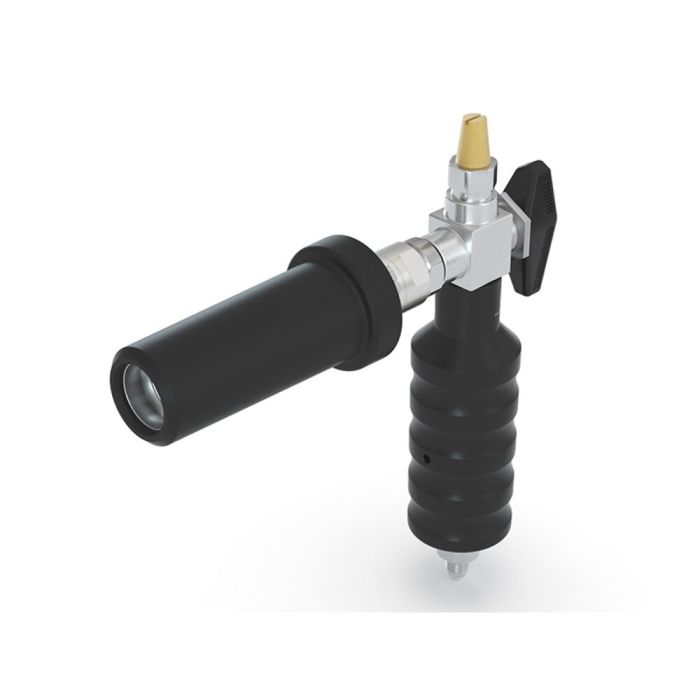

Złącze tankowania WEH® TK10 CNG
Złącze tankowania CNG WEH® TK10 łączy łatwość obsługi z komfortem dla użytkownika. Dzięki nowej technologii szczęk zaciskowych końcówkę tankowania WEH® TK4 CNG można po prostu wsunąć na nypel bez konieczności odciągania do tyłu tulei. Sam proces zakładania jest łatwy dzięki ergonomicznemu kształtowi uchwytu. Zapobiega to nadmiernemu zginaniu węża.
Proces tankowania rozpoczyna się po otwarciu zintegrowanego zaworu kulowego. Po napełnieniu zawór kulowy należy zamknąć, a instalacja zostaje odprężona poprzez zintegrowany system odgazowujący. Można teraz odłączyć złącze tankowania, odciągając do tyłu tuleję przesuwną w TK4 CNG.
Dostępna jest również wersja złącza tankowania TK10 CNG bez odgazowania. Ponadto można dobrać położenie uchwytu pod kątem 45° lub 90°.
Wydłużona konstrukcja złącza tankowania TK4 CNG umożliwia tankowanie nawet trudno dostępnych nypli / gniazd tankowania. Równomierne położenie szczęk zaciskowych WEH® zapobiega uszkodzeniu profilu króćca.
| Średnica nominalna | 4 mm |
|---|---|
| Nominalne ciśnienie (PN) | 200 bar |
| Maksymalne dopuszczalne ciśnienie robocze PS | 300 bar |
| Zakres temperatury | -40 °C up to +85 °C |
| Materiał | Corrosion resistant |
| Materiał uszczelniający | Natural gas resistant |
| Projekt | With plastic thermal protection and gas recirculation, grip position 90° |
| Waga | Approx. 1.3 kg (2.87 lbs.) |
| Zgodność / Testy / Certyfikacje | The products comply with ANSI NGV1-2006 (applies to TK4 CNG) |
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- Ergonomic design
- Grip position at 90°
- High-grade materials
- Integrated shut-off valve
- Plastic thermal protection
- Push-to-connect
Złącze do szybkiego tankowania zbiorników samochodów osobowych gazem ziemnym. Pasuje do nypli zgodnych z normami NGV1 i ISO 14469. Do obsługi wyłącznie przez wykwalifikowany personel. Użytkowanie na zasadzie samoobsługi jest zabronione!
