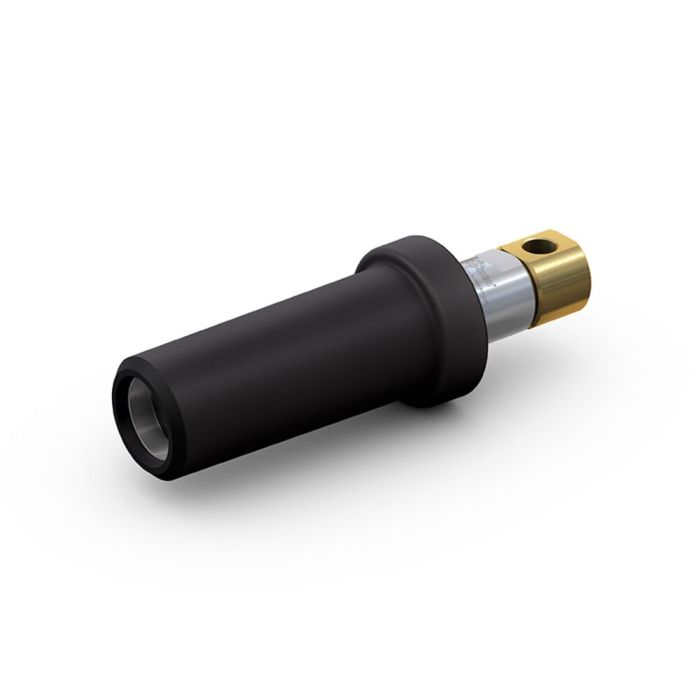

Złącze przejściowe WEH® TK4 CNG NZ
Standard NGV1 nie jest jeszcze stosowany na stacjach paliw i w pojazdach we wszystkich krajach.
Aby umożliwić tankowanie pomiędzy złączem zgodnym z normą NGV1 a przyłączem zgodnym z inną normą obowiązującą w danym kraju, WEH oferuje różne złączki przejściowe.
Do tankowania pojazdów NGV1 / ISO 14469 na stacjach paliw w standardzie NZ w Chinach, Ameryce Południowej, Azji Południowo-Wschodniej itd., firma WEH opracowała złączkę przejściową TK4 CNG NZ.
Obsługa jest bardzo prosta. Przejściówkę wystarczy nałożyć i wcisnąć na nypel w zbiorniku pojazdu. Szczęki zaciskowe TK4 CNG NZ zaciskają się na nyplu. Podczas podłączania otwiera się zintegrowany zawór odcinający – i powstaje ciśnieniowo szczelne połączenie.
W przeciwieństwie do powszechnie stosowanych złączy kulowych, szczęki zaciskowe TK4 CNG NZ nie pozostawiają śladów na nyplu. Wydłużona konstrukcja złączki przejściowej umożliwia tankowania nawet trudno dostępnego gniazda tankowania.
| Nominalne ciśnienie (PN) | P30 acc. to ANSI NGV1 / B200 acc. to ISO 14469 PN |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | PS = 300 bar |
| Zakres temperatury | -40 °C up to +85 °C |
| Wejście medium B1 | NZ Ø 1/2“ / Ø 12.7 mm |
| Materiał | Corrosion resistant |
| Materiał uszczelniający | Natural gas resistant |
- Compact design
- High-grade materials
- Plastic thermal protection
- Push-Pull actuation
- WEH® Jaw Locking Mechanism
Złącze przejściowe do tankowania samochodów osobowych z nyplem NGV1 / ISO 14469 na stacjach CNG w standardzie NZ, NZ Ø 1/2" / Ø 12,7 mm (np. Argentyna). Do obsługi wyłącznie przez wykwalifikowany personel. Użytkowanie na zasadzie samoobsługi jest zabronione!
