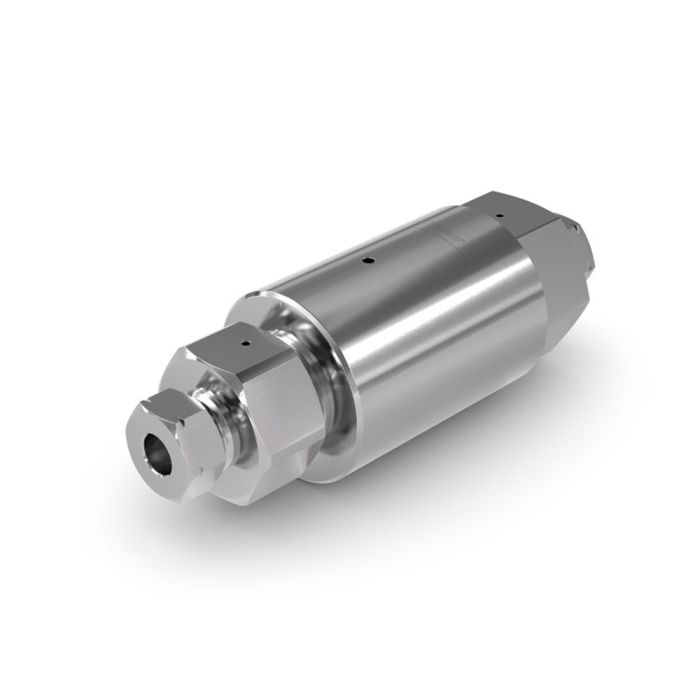

Zawory zwrotne WEH® (Wysokie ciśnienie)
Wszędzie tam, gdzie medium w rurociągu musi przepływać tylko w jednym kierunku i należy zapobiec przepływowi wstecznemu, ultrawysokociśnieniowe zawory zwrotne WEH® zapewniają niezawodne działanie na najwyższym poziomie.
Duża średnica nominalna zaworu pozwala na osiąganie wysokich przepływów przy jednoczesnym minimalnym spadku ciśnienia.
Dzięki zintegrowanej podwójnej śrubie dociskowej montaż jest wyjątkowo prosty: zawór dokręca się przy użyciu jednego klucza, bez narażania rurociągu na skręcanie czy naprężenia.
| Maksymalne ciśnienie robocze przy B2 | PS |
|---|---|
| Ciśnienie otwarcia PC | 1.8 bar (26 PSI) |
| Zakres temperatury | +5 °C do +50 °C |
| Medium | Ciecze zgodnie z grupą płynów 2 DGR, np. olej hydrauliczny |
| Materiał | Wytrzymała stal nierdzewna |
| Projekt | Uszczelnienie kulowe |
| Maksymalne ciśnienie na wejściu B1 | 800 bar |
| Geometria przyłącza | Złącza wysokociśnieniowe 60° stożek & gwint |
| Zgodność / Testy / Certyfikacje | Typ urządzenia ciśnieniowego: rurowy element utrzymujący ciśnienie, zgodnie z art. 2, pkt 5 Dyrektywy Urządzeń Ciśnieniowych (PED) Klasyfikacja: artykuł 4, paragraf 3 |
- Łatwy montaż dzięki zintegrowanym podwójnym śrubom dociskowym z 1x gwintem lewym i 1x gwintem prawym
- Wysoki przepływ możliwy dzięki dużym otworom nominalnym
- Długa żywotność dzięki uszczelnieniu z wysokiej jakości ceramiczną kulą
- Dostawa obejmuje wstępnie zmontowane pierścienie i śruby dociskowe
Zawory zwrotne WEH® ultrawysokociśnieniowe z uszczelnieniem kulowym zostały specjalnie zaprojektowane do zastosowań hydraulicznych w zakresie wysokich ciśnień. Na życzenie chętnie oferujemy również wersje alternatywne do innych mediów oraz zastosowań.
