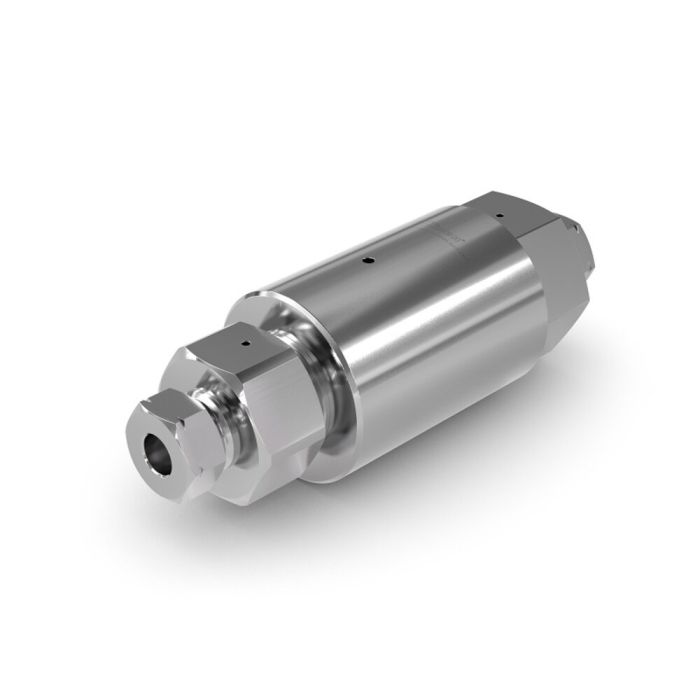

Zawory zwrotne WEH® (Wysokie ciśnienie)
Wszędzie tam, gdzie medium w rurociągu musi przepływać tylko w jednym kierunku i należy zapobiec przepływowi wstecznemu, ultrawysokociśnieniowe zawory zwrotne WEH® zapewniają niezawodne działanie na najwyższym poziomie.
Duża średnica nominalna zaworu pozwala na osiąganie wysokich przepływów przy jednoczesnym minimalnym spadku ciśnienia.
Dzięki zintegrowanej podwójnej śrubie dociskowej montaż jest wyjątkowo prosty: zawór dokręca się przy użyciu jednego klucza, bez narażania rurociągu na skręcanie czy naprężenia.
| Średnica nominalna | 5 mm |
|---|---|
| Maksymalne ciśnienie robocze przy B2 | PS = 2,500 bar (35,000 psi) |
| Zakres ciśnienia (PS) | 2,500 bar |
| Ciśnienie otwarcia PC | 1.8 bar (26 PSI) |
| Zakres temperatury | +5 °C up to +50 °C |
| Medium | Liquids according to fluid group 2 DGR, e.g. hydraulic oil |
| Materiał | High-strength stainless steel |
| Projekt | Ball Sealing |
| Maksymalne ciśnienie na wejściu B1 | 800 bar |
| Geometria przyłącza | High pressure fittings 60° Cone & Thread |
| Zgodność / Testy / Certyfikacje | Pressure equipment type: Pipe-like, pressure-retaining equipment in accordance with Article 2, No. 5 of the Pressure Equipment Directive Classification: Article 4, paragraph 3 |
- Easy installation thanks to integrated double pressure screws with 1x left-hand and 1x right-hand thread
- High flow rate thanks to large nominal bores
- Long service life thanks to sealing with high-quality ceramic ball
- Delivery includes pre-assembled pressure rings and pressure screws
Zawory zwrotne WEH® ultrawysokociśnieniowe z uszczelnieniem kulowym zostały specjalnie zaprojektowane do zastosowań hydraulicznych w zakresie wysokich ciśnień. Na życzenie chętnie oferujemy również wersje alternatywne do innych mediów oraz zastosowań.
