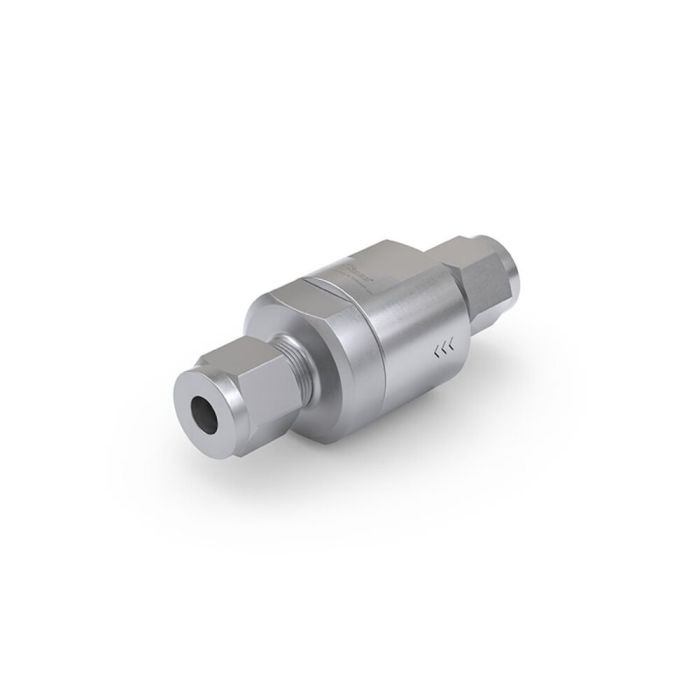

Zawór zwrotny WEH® TVR200-S1-A01
Wykonane ze stali nierdzewnej zawory zwrotne WEH® TVR200 idealnie nadają się do zastosowań z mediami ciekłymi i gazowymi do maksymalnie 250 bar.
Obszary zastosowań są tak samo zróżnicowane, jak konstrukcja i zastosowane materiały.
Zawory zwrotne dostępne są w różnych konfiguracjach przyłączeniowych, na przykład: podwójne złącze śrubowe z pierścieniem zaciskowym, z gwintem wewnętrznym i zewnętrznym oraz o średnicy nominalnej do 6 mm. Do większych średnic nominalnych dostępny jest zawór zwrotny WEH® TVR2.
Dzięki zastosowaniu materiałów wysokiej jakości są wyjątkowo odporne na zużycie i korozję, jak i cechują się długą żywotnością. Zawory zwrotne, które są bardzo ciche również przy dużym natężeniu przepływu, wyróżniają się szczególnie bardzo niskim ciśnieniem otwarcia i optymalną szczelnością.
Rozwiązania WEH® TVR200 są wyposażone w uszczelkę kulkową. Uszczelki wewnętrzne są rozmieszczone w taki sposób, że nie leżą bezpośrednio w przepływie medium. W najlepszym możliwym zakresie zapobiega to uszkodzeniu uszczelek spowodowanemu zawartością cząstek brudu.
Zawory zwrotne WEH® TVR200 są standardowo wyposażone w uszczelkę FKM.
Inne materiały uszczelniające są dostępne na zapytanie. Sprawdzenie zgodności z mediami leży w odpowiedzialności klienta.
| Nominal bore (DN) | 6 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 250 bar (3600 psi) |
| Cracking Pressure | 0,5 bar |
| Temperature Range | -40 °C do +200 °C |
| Media Inlet | Rura Ø12, złączka z podwójną tuleją |
| Media Outlet | Tube Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 12 mm G1/8", G1/4" NPT1/8", NPT1/4" |
| Leak Rate | 1 x 10-4 mbar x l/s |
| Housing Material | Stal nierdzewna |
| Spring Material | Stal nierdzewna |
| Sealing Material | FKM |
| Valve Seat | Uszczelnienie kulkowe |
| Lubricant | E99-4 |
| Flow Direction | B1 -> B2 |
| Product Series | TVR200-S1-A01 |
- Doskonała szczelność
- Niskie ciśnienie pękania
- Niski poziom hałasu podczas otwierania/zamykania
- Maksymalne ciśnienie robocze do 250 bar
- Uszczelki są chronione przed przepływem medium
- Stal nierdzewna
- Odporność na zużycie i korozję
Zawory zwrotne WEH® TVR200 zostały opracowane wyłącznie do niezawodnego zapobiegania przepływowi zwrotnemu w przepływie mediów gazowych lub ciekłych. W żadnym wypadku nie można ich używać jako zaworu bezpieczeństwa.
Zawory zwrotne WEH® TVR200 są stosowane w inżynierii mechanicznej i instalacji fabrycznych, sektorze chemicznym/farmaceutycznym, technologii przenośników, przemyśle spożywczym, technologii medycznej itp.
