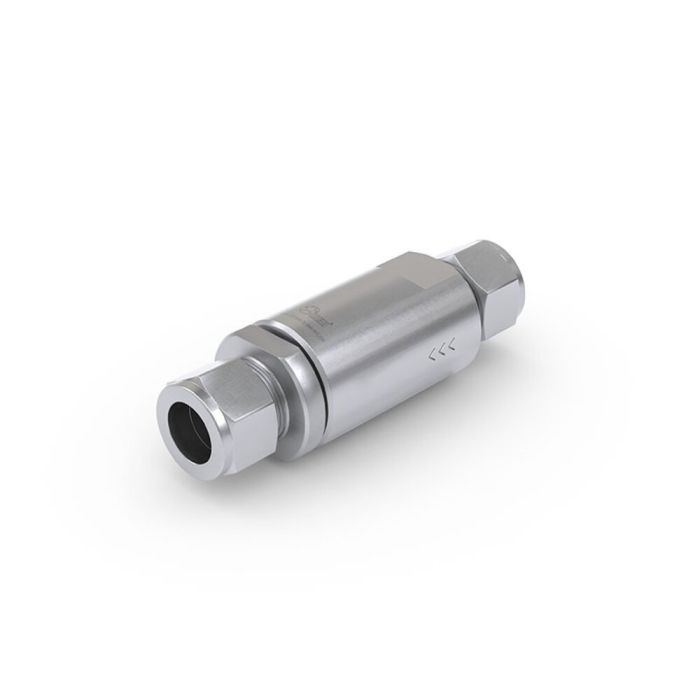

Zawór zwrotny WEH® TVR2-S1-A01
Ze względu na swoją szczelność, wykonane ze stali szlachetnej zawory zwrotne TVR2 idealnie nadają się do zastosowań z mediami ciekłymi i gazowymi. Już od lat sprawdzają się w wielu różnych branżach.
Dzięki zastosowaniu materiałów wysokiej jakości zawory są szczególnie odporne na zużycie i korozję, jak i cechują się wyjątkowo długą żywotnością. Ponadto dzięki konstrukcji charakteryzującej się niskim przepływem zawory zwrotne pracują bardzo cicho.
Zawory zwrotne są dostępne jako rozwiązania standardowe lub specjalne z szeroką gamą przyłączy:
- Gwint wewnętrzny i zewnętrzny od G3/8" do max. G1"
- Podwójne złącza śrubowe z pierścieniem zaciskowym do rur o średnicy od 6 mm do 50 mm
- Gwinty NPT, UNF lub metryczne
- Kołnierze do średnicy nominalnej (DN) 125 mm
- Tuleje do węży, króćce rurowe, złącza wciskane
Wszystkie zawory są dostępne w wariancie wykonania ze stali szlachetnej. Zachęcamy do wysłania zapytania!
Zawory zwrotne WEH® TVR2 są standardowo wyposażone w uszczelkę FKM. Inne materiały uszczelniające są dostępne na zapytanie. Prawidłowy dobór uszczenienia należy do klienta.
| Nominalna średnica (DN) | 10 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 250 bar (3,600 psi) |
| Ciśnienie otwarcia PC | 0.5 bar |
| Zakres temperatury | -20 °C up to max. +200 °C |
| Wejście medium B1 | Tube Ø 12, double ferrule fitting |
| Wyjście medium B2 | Tube Ø 12 mm, Ø 16 mm G3/8", G1/2", G3/4", G1" |
| Wskaźnik nieszczelności | 1 x 10-4 mbar x l/s |
| Materiał obudowy | Stainless steel |
| Materiał sprężyny | Stainless steel |
| Materiał uszczelniający | FKM |
| Koncepcja uszczelnienia | Cone seal |
| Kierunek przepływu | B1 -> B2 |
| Seria produktów | TVR2-S1-A01 |
- High leak tightness
- Low cracking pressure
- Low-noise opening and closing
- Max. operating pressure up to 250 bar
- Seals are protected from the media flow
- Stainless steel
- Wear and corrosion resistant
Zawory zwrotne TVR2 są przeznaczone do stosowania z mediami ciekłymi i gazowymi. Zawory zwrotne są stosowane w inżynierii mechanicznej i instalacji fabrycznych, sektorze chemicznym/farmaceutycznym, technologii przenośników, przemyśle spożywczym, technologii medycznej itp.
