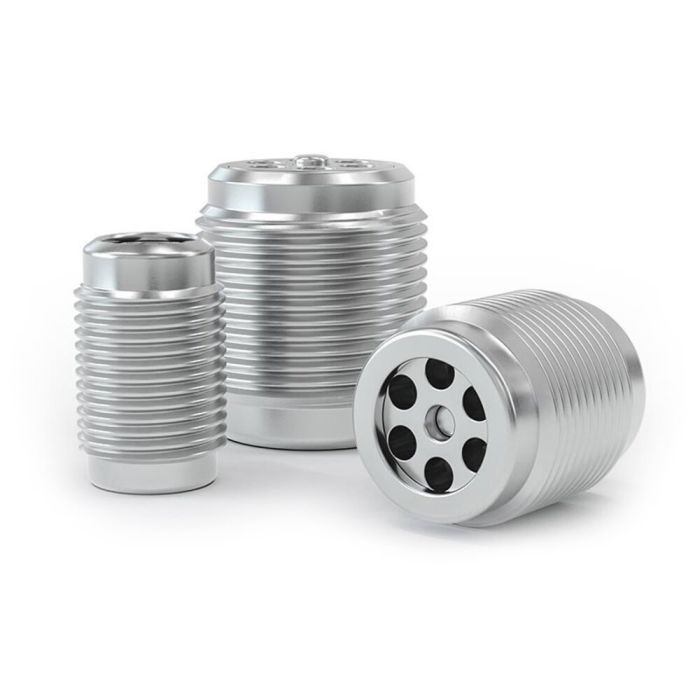

Zawór wkręcany WEH® TVR400-S1
Zawory wkręcane z serii zaworów TVR400 to mechaniczne zawory odcinające, które umożliwiają swobodny przepływ w kierunku wkręcania i blokują przepływ medium w drugim kierunku.
Dzięki kompaktowej konstrukcji zajmują mało miejsca, przez co są wyjątkowo ekonomiczne. W przeciwieństwie do gniazd zaworów z uszczelnieniem metalowym, wkręcane zawory TVR400 charakteryzują się miękkim uszczelnieniem. Uszczelnienie zapewnia sprężynujący stożek uszczelniający z pierścieniem O-ring. Dlatego zawory WEH charakteryzują się wysoką szczelnością w połączeniu z dużym natężeniem przepływu.
Zawory wkręcane WEH można łatwo wkręcić w otwory z gwintem wewnętrznym za pomocą klucza imbusowego. Zawory TVR400 są wykonane z wysokiej jakości stali szlachetnej, dzięki czemu są szczególnie trwałe i charakteryzują się niewielkim zużyciem. Są one szczególnie ciche podczas pracy.
Zawory wkręcane WEH TVR400 są wyposażone w uszczelkę wykonaną z tworzywa FKM. Inne materiały uszczelniające są dostępne na zapytanie. Sprawdzenie zgodności z mediami leży w odpowiedzialności klienta.
| Nominal bore (DN) | Według projektu |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 250 bar (3600 psi) |
| Cracking Pressure | 0,5 bar ± 0,2 bar |
| Temperature Range | -20 °C do maks. +200 °C |
| Media Inlet | G1/8", G1/4", G3/8" M10x1,0 / M14x1,5 / M18x1,5 |
| Media Outlet | G1/8", G1/4", G3/8" M10x1,0 / M14x1,5 / M18x1,5 |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Housing Material | Stal nierdzewna |
| Spring Material | Stal nierdzewna |
| Sealing Material | FKM |
| Valve Seat | Uszczelnienie stożkowe z wewnętrznym o-ringiem |
| Flow Direction | W kierunku obrotu śruby |
| Product Series | TVR400-S1-A20 |
- Kompaktowy rozmiar pozwala zaoszczędzić przestrzeń
- Łatwa instalacja
- Przepływ w kierunku obrotu śruby
- Wysokie natężenie przepływu
- Miękkie uszczelnienie -> wysoka szczelność - niewielki wyciek
- Zastosowanie w wysokich temperaturach i przy skokach ciśnienia do 250 baw
Zawory wkręcane WEH® TVR400 zostały opracowane wyłącznie do niezawodnego zapobiegania przepływowi zwrotnemu w przepływie mediów gazowych lub ciekłych.
Zawory zwrotne WEH® TVR400 nadają się do zastosowań hydraulicznych i pneumatycznych w obszarze budowy maszyn i instalacji, w technologii przenośników i medycznej, a także w przemyśle chemicznym i farmaceutycznym.
