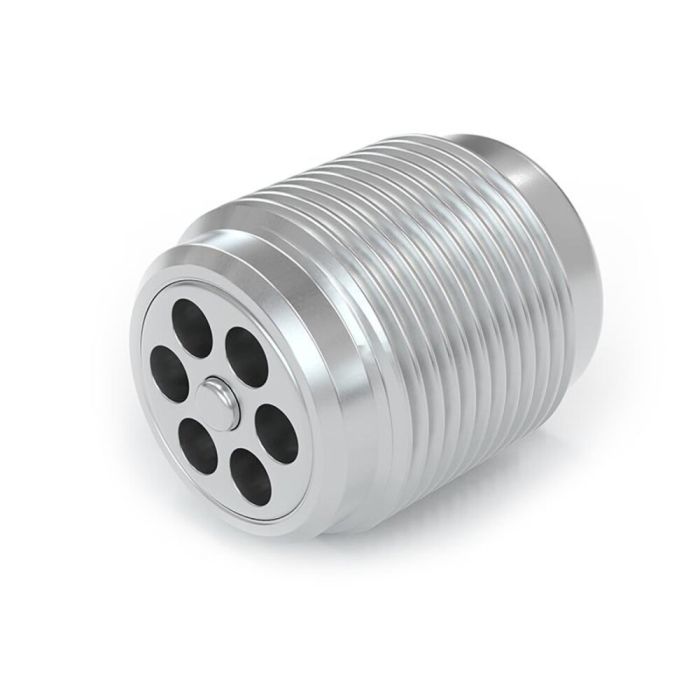

Zawór wkręcany WEH® TVR400-S1-A20
Zawory wkręcane z serii zaworów TVR400 to mechaniczne zawory odcinające, które umożliwiają swobodny przepływ w kierunku wkręcania i blokują przepływ medium w drugim kierunku.
Dzięki kompaktowej konstrukcji zajmują mało miejsca, przez co są wyjątkowo ekonomiczne. W przeciwieństwie do gniazd zaworów z uszczelnieniem metalowym, wkręcane zawory TVR400 charakteryzują się miękkim uszczelnieniem. Uszczelnienie zapewnia sprężynujący stożek uszczelniający z pierścieniem O-ring. Dlatego zawory WEH charakteryzują się wysoką szczelnością w połączeniu z dużym natężeniem przepływu.
Zawory wkręcane WEH można łatwo wkręcić w otwory z gwintem wewnętrznym za pomocą klucza imbusowego. Zawory TVR400 są wykonane z wysokiej jakości stali szlachetnej, dzięki czemu są szczególnie trwałe i charakteryzują się niewielkim zużyciem. Są one szczególnie ciche podczas pracy.
Zawory wkręcane WEH TVR400 są wyposażone w uszczelkę wykonaną z tworzywa FKM. Inne materiały uszczelniające są dostępne na zapytanie. Sprawdzenie zgodności z mediami leży w odpowiedzialności klienta.
| Nominalna średnica (DN) | 7 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 250 bar (3,600 psi) |
| Ciśnienie otwarcia PC | 0.5 bar ± 0.2 bar |
| Zakres temperatury | -20 °C up to max. +200 °C |
| Wejście medium B1 | G3/8" male thread |
| Wyjście medium B2 | G3/8" male thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Materiał obudowy | Stainless steel |
| Materiał sprężyny | Stainless steel |
| Materiał uszczelniający | FKM |
| Koncepcja uszczelnienia | Cone seal with inner O-ring |
| Kierunek przepływu | In direction of screw rotation |
| Seria produktów | TVR400-S1-A20 |
- Compact and space-saving
- Easy installation
- Flow in direction of screw rotation
- High flow rate
- Soft-sealing -> high leak tightness - low leakage
- Use in high temperature ranges and for pressure peaks up to 250 bar
Zawory wkręcane WEH® TVR400 zostały opracowane wyłącznie do niezawodnego zapobiegania przepływowi zwrotnemu w przepływie mediów gazowych lub ciekłych.
Zawory zwrotne WEH® TVR400 nadają się do zastosowań hydraulicznych i pneumatycznych w obszarze budowy maszyn i instalacji, w technologii przenośników i medycznej, a także w przemyśle chemicznym i farmaceutycznym.
