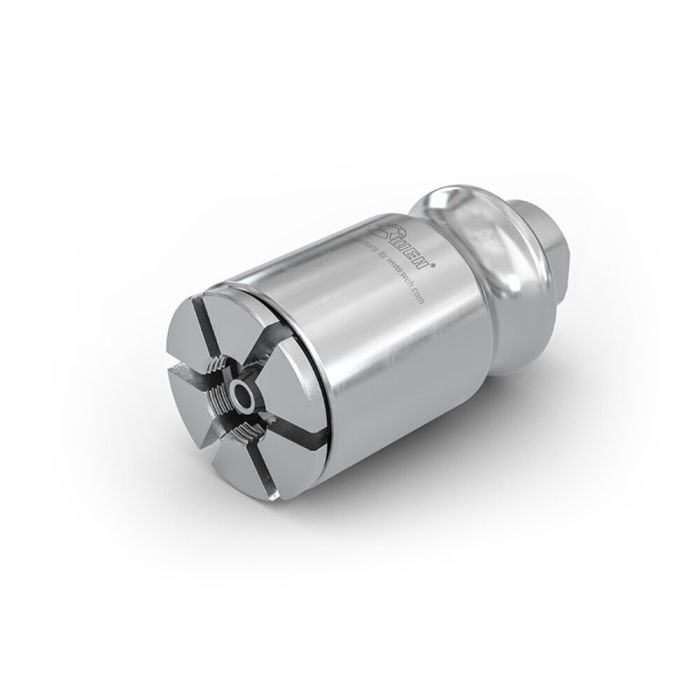

Adapter WEH® TW850
Szybkozłączka WEH® TW850 idealnie nadaje się do prób ciśnieniowych i testów funkcjonalnych w zakresie wysokiego ciśnienia do maksymalnie 630 bar. W ciągu kilku sekund tworzy ciśnieniowo szczelne połączenia na podzespołach z karbem, zawinięciem obwodowym, pierścieniem oporowym, kołnierzem lub gwintem zewnętrznym. Bez konieczności żmudnego przykręcania i odkręcania – nie ma potrzeby stosowania dodatkowych środków lub taśm uszczelniających.
Wystarczy odciągnąć do tyłu tuleję przesuwną i umieścić adapter na testowanym elemencie. Dzięki łatwej obsłudze szybkozłącze skraca czas testów i upraszcza procesy robocze.
Adapter wykonany z wysokiej jakości stali szlachetnej spełnia wysokie wymagania do stosowania do testów przemysłowych, a także nadaje się do zautomatyzowanych procesów testowych.
Szybkozłącze WEH® TW850 jest stosowane między innymi do testów szczelności zbiorników ciśnieniowych, sprężarek i wymienników ciepła oraz przyłączy węży wysokociśnieniowych i hydraulicznych. Uniwersalny adapter nadaje się również do łączenia z nakrętkami, złączkami zaciskowymi i pompami wtryskowymi.
| Maksymalne dopuszczalne ciśnienie robocze PS | Vacuum up to 630 bar (9,135 psi) |
|---|---|
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | M18x1.5 male thread |
| Wejście medium B1 | G3/8" female thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Manual actuation via grip sleeve |
| Materiał | Corrosion resistant stainless steel |
| Materiał uszczelniający | Front seal of NBR |
- Connection in seconds
- High-grade materials
- No hand tightening required
- Special versions possible
- WEH® Jaw Locking Mechanism
Szybkozłączka do testów ciśnieniowych / testów funkcjonalnych / testów szczelności / hottestów w zakresie wysokociśnieniowym, do podłączenia do karbu, zawinięcia obwodowego, pierścienia oporowego, kołnierza lub gwintu zewnętrznego, do następujących rozmiarów standardowych:
- Śrubunek rurowy zgodny z ISO 8434-1
Szybkozłączka TW850 nadaje się głównie do testowania zbiorników ciśnieniowych, sprężarek, wymienników ciepła, urządzeń pomiarowych, węży wysokociśnieniowych / węży hydraulicznych, rur i zbiorników. Uniwersalny adapter TW850 nadaje się również do łączenia z nakrętkami, złączkami zaciskowymi i pompami wtryskowymi.
