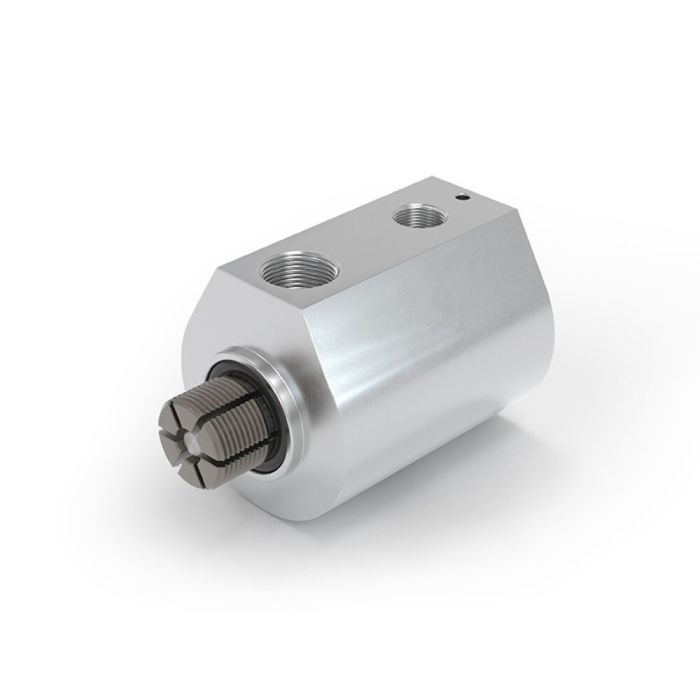

WEH® Adapter TW26
Specjalna, krótka konstrukcja
Szybkozłącze WEH® TW26 jest idealne do pneumatycznych i hydraulicznych testów ciśnieniowych i funkcjonalnych w komponentach z gwintem wewnętrznym. Im wyższe ciśnienie testowe, tym mocniej złączka WEH® zaciska się w gwincie testowanego elementu, zapewniając wysoką szczelność w ciągu kilku sekund. Przedni O-ring niezawodnie uszczelnia połączenie, więc nie są wymagane dodatkowe urządzenia zaciskowe. Eliminowane są czasochłonne i kosztowne urządzenia testowe.
Głównymi zaletami złączek WEH® TW26 są ich kompaktowa budowa i ergonomiczna konstrukcja.
Jeśli złączka ma być używana jako zaślepka, wlot mediów ‘B1’ może zostać zamknięty.
| Maksymalne dopuszczalne ciśnienie robocze PS | Max. 50 bar |
|---|---|
| Ciśnienie sterujące | sprężone powietrze o ciśnieniu 6 - 12 bar |
| Port ciśnienia sterującego P1 | Gwint wewnętrzny G1/8" |
| Zakres temperatury | +5 °C do +80 °C |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Pneumatyczne |
| Materiał | Odporność na korozję |
| Materiał uszczelniający | NBR |
| Projekt | Without fittings |
| Zgodność / Testy / Certyfikacje | PED 2014/68/EC |
- Połączenie w kilka sekund
- Nie wymaga ręcznego dokręcania
- Mechanizm blokowania szczękowego WEH®
- Brak konieczności stosowania sprzętu testowego
- Kompaktowa konstrukcja
- Materiały wysokiej jakości
- Simple and inexpensive seal replacement
Szybkozłącze do pneumatycznych i hydraulicznych testów ciśnieniowych i funkcjonalnych, przy użyciu cieczy i gazów, w komponentach z gwintem wewnętrznym.
