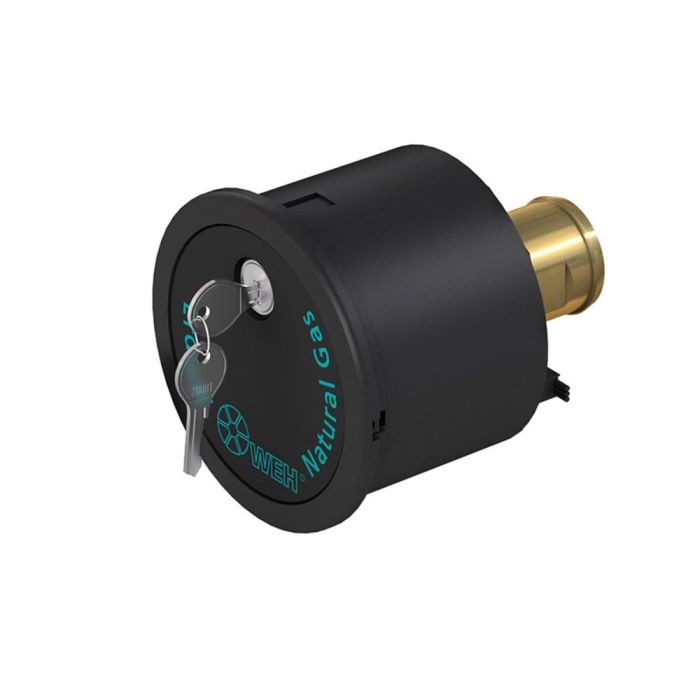

System tankowania WEH® TS50 CNG, wersja 1
Firma WEH® oferuje system tankowania TS50 CNG jako doposażenie pojazdów w celu przystosowania ich do tankowania gazu ziemnego. Można je łatwo i szybko zainstalować w pojeździe.
Składa się z dwóch obudów, które można zamontować w ciągu kilku sekund. Montaż końcowy w pojeździe odbywa się od wewnątrz lub z zewnątrz.
Wariant TS50 CNG jest wyposażony w zintegrowany nypel z filtrem zgodny ze standardem NGV1.
W wersjach 1 i 3 zamontowany jest mikroprzełącznik przerywający rozruch. Przerywnik rozruchu zapobiega odjechaniu pojazdu podczas tankowania.
Dla dodatkowego bezpieczeństwa wersje 1 i 2 są wyposażone w przewód ochronny z funkcją odgazowania, który w przypadku nieszczelności w sposób kontrolowany odprowadza gaz z dala od przyłącza.
Armatura jest zamykana korkiem zbiornika. Chroni to przed brudem i zanieczyszczeniami z zewnątrz (w tym wodą), co zapobiega również oblodzeniu.
Na życzenie wariant TS50 CNG może być również dostarczony bez przewodu ochronnego z funkcją odgazowania i bez przerywnika zapłonu.
| Średnica nominalna | 5 mm |
|---|---|
| Nominalne ciśnienie (PN) | 200 bar |
| Maksymalne dopuszczalne ciśnienie robocze PS | 260 bar |
| Zakres temperatury | -40 °C up to +120 °C (ECE) |
| Materiał | Housing: plastic, receptacle: corrosion resistant |
| Materiał uszczelniający | Natural gas resistant |
| Projekt | Incl. TN1 CNG receptacle with filter (40 μm), starter cut-off micro switch (protection type IP679), tube for protection hose for gas venting, fuel tank cap and fittings |
| Zgodność / Testy / Certyfikacje | ECE R110 (applies to TN1 CNG) |
- Different fuel tank caps; acc. to design
- Dirt and splash waterproof construction
- ECE approval available
- Gas venting via protection hose (version 1 + 2)
- Integrated starter cut-off micro switch (version 1 + 3)
- Integrated WEH® TN1 CNG receptacle (NGV1) with filter
- No danger of freezing
- Protection against unauthorized use (version 1 + 3)
System tankowania do montażu w samochodach osobowych. W przypadku montażu w pojazdach dopuszczonych do ruchu drogowego można stosować wyłącznie armaturę do tankowania posiadającą homologację ECE!
