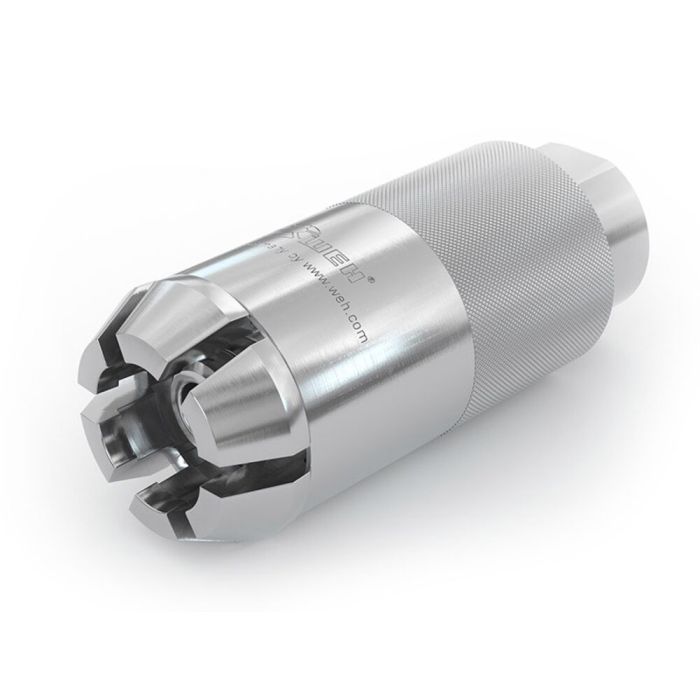

Adapter WEH® TW800
Szybkozłączka WEH® TW800 idealnie nadaje się do prób ciśnieniowych i testów funkcjonalnych w zakresie niskiego ciśnienia do maksymalnie 50 barów. W ciągu kilku sekund tworzy ciśnieniowo szczelne połączenia na podzespołach z karbem, zawinięciem obwodowym, pierścieniem oporowym, kołnierzem lub gwintem zewnętrznym. Bez konieczności żmudnego przykręcania i odkręcania – nie ma potrzeby stosowania dodatkowych środków lub taśm uszczelniających.
Wystarczy odciągnąć do tyłu tuleję przesuwną i umieścić adapter na testowanym elemencie. Dzięki łatwej obsłudze szybkozłącze skraca czas testów i upraszcza procesy pracy. Wysokie natężenie przepływu zapewnia również lepszą produktywność na stanowisku testowym.
Adapter wykonany z wysokiej jakości stali szlachetnej spełnia wysokie wymagania do stosowania do testów przemysłowych, a także nadaje się do zautomatyzowanych procesów testowych.
W przemyśle motoryzacyjnym szybkozłącze WEH® TW800 jest używane między innymi do sprawdzania szczelności przyłączy paliwowych, przyłączy wody zimnej i gorącej oraz innych przewodów zasilających, a także komponentów układów chłodniczych i klimatyzacyjnych.
| Maksymalne dopuszczalne ciśnienie robocze PS | 50 bar (725 psi) |
|---|---|
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | UNF 7/8"-14 male thread |
| Wejście medium B1 | G1/2" female thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Manual actuation via grip sleeve |
| Materiał | Corrosion resistant stainless steel |
| Materiał uszczelniający | Front seal of NBR |
- Automation possible
- Connection in seconds
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Special versions possible
- WEH® Jaw Locking Mechanism
Szybkozłączka do testów ciśnieniowych i funkcjonalnych w zakresie niskiego ciśnienia do części z karbem, zawinięciem obwodowym, pierścieniem oporowym, kołnierzem lub gwintem zewnętrznym, do następujących rozmiarów standardowych:
- SAE J514 JIC 37° | GZ UNF 7/8"-14
W przemyśle motoryzacyjnym TW800 służy do testowania przewodów paliwowych, chłodnic, komponentów układów chłodniczych i klimatyzacyjnych i innych podzespołów.
Wykorzystuje się go również w branży elektromobilności podczas testowania osi elektrycznych, przewodów wody chłodzącej maszyn elektrycznych i silników elektrycznych.
Inne obszary zastosowań obejmują testy funkcjonalne sprężarek, wymienników ciepła, urządzeń pomiarowych, węży, rur i zbiorników. Idealnie nadaje się również do automatycznych testów szczelności podczas produkcji.
