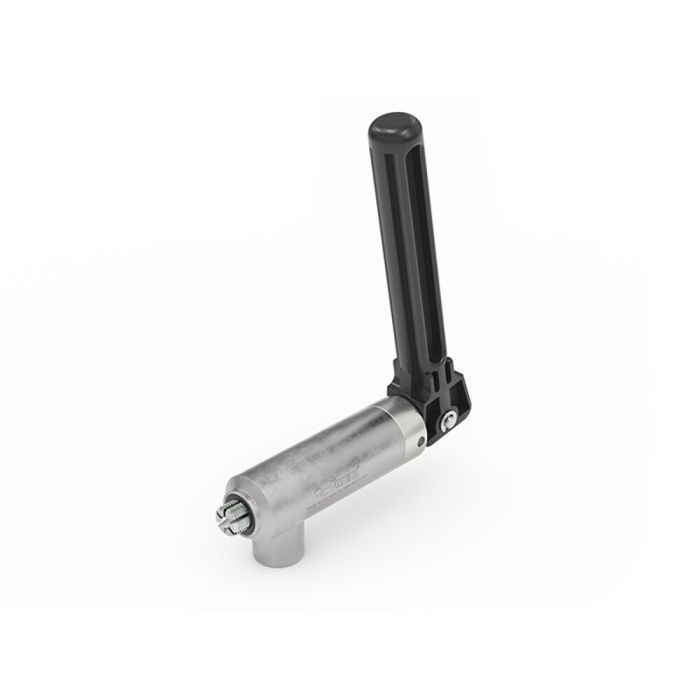

Adapter WEH® TW19
Szybkozłącze WEH® TW19 dzięki uruchamianiu dźwignią zaciskową zapewnia dużą siłę mocowania. Dlatego jest to idealne rozwiązanie do zastosowań, w których występują duże siły boczne lub zmienne skoki ciśnienia spowodowane przez ciężkie lub sztywne węże.
Im wyższe ciśnienie testowe, tym mocniej adapter firmy WEH® zaciska się na gwincie testowanego elementu i w ciągu kilku sekund tworzy ciśnieniowo szczelne połączenie. Przedni O-ring bezpiecznie uszczelnia połączenie. Ponadto można go łatwo wymienić podczas serwisowania. Dzięki zastosowaniu tylko jednej dodatkowej uszczelki wewnątrz urządzenia, adapter jest łatwy w konserwacji.
Dodatkowe środki uszczelniające i taśmy uszczelniające nie są potrzebne. Skomplikowane i drogie napinacze i urządzenia testujące nie są już potrzebne.
Szybkozłączka WEH® TW19 jest idealnym narzędziem do zastosowań z gwintem wewnętrznym (metryczny gwint ISO, gwint rurowy Whitwortha, gwint NPT i wiele innych) w obszarze wysokociśnieniowym i niskociśnieniowym.
| Maksymalne dopuszczalne ciśnienie robocze PS | Próżnia do 350 bar (5000 psi) |
|---|---|
| Temperature Range | +5 °C do +80 °C |
| Connection A | Gwint wewnętrzny M16x1,5 |
| Media Inlet | Gwint wewnętrzny G3/8" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Sterowanie ręczne za pomocą dźwigni zaciskowej |
| Material | Odporna na korozję stal nierdzewna |
| Sealing Material | Uszczelnienie przednie z NBR |
- Połączenie w kilka sekund
- Materiały wysokiej jakości
- Nie wymaga ręcznego dokręcania
- Mechanizm blokowania szczękowego WEH®
Szybkozłączka do testów ciśnieniowych / testów funkcjonalnych komponentów pneumatycznych i olejowo-hydraulicznych z gwintem wewnętrznym do stosowania z następującymi rozmiarami standardowymi:
- Gwint metryczny ISO zgodny z normą DIN 13, ISO 6149-1 | GW M16x1,5
Szybkozłączka TW19 nadaje się szczególnie do testowania silników, zespołów urządzeń i cylindrów.
