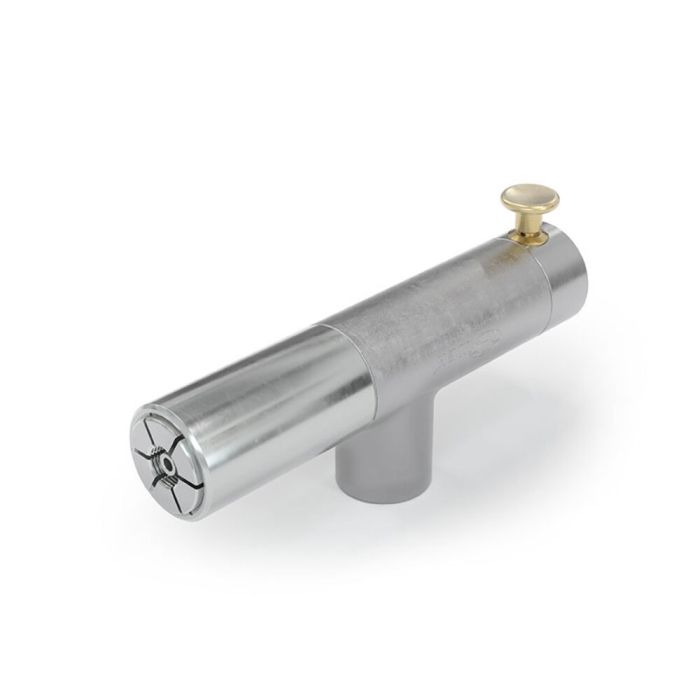

Adapter WEH® TW18V
Szybkozłącze WEH® TW18V do testów szczelności i funkcjonalności, prób ciśnieniowych i testów próżniowych do maks. 350 bar
Adapter WEH® TW18V to idealne narzędzie do zautomatyzowanych prób ciśnieniowych i funkcjonalnych od próżni do maks. 350 bar. Tworzy bezpieczne i szczelne połączenia w znormalizowanych gwintach zewnętrznych w ciągu kilku sekund – bez konieczności żmudnego przykręcania i odkręcania.
Nie są już potrzbne żadne dodatkowe materiały uszczelniające gwinty, eliminowane są czasochłonne i kosztowne urządzenia do mocowania i testowania. Sterowanie pneumatyczne jest wyjątkowo proste i następuje przy bardzo małym wysiłku. Wystarczy nacisnąć przycisk zaworu i umieścić adapter na testowym elemencie. Przy częstym łączeniu i rozłączaniu, automatyzacja pozwala na znaczne oszczędności czasu i kosztów.
Im wyższe ciśnienie testowe, tym mocniej adapter WEH zaciska się na badanym elemencie, zapewniając w ten sposób dodatkowy środek bezpieczeństwa dla operatora.
Szybkozłączka jest dostępna w wariantach do niskich ciśnień do 50 bar i wysokich ciśnień do 350 bar. Do obsługi ręcznej dostępny jest wariant TW18H z dźwignią ręczną, a do zastosowań pneumatycznych wariant TW18P do w pełni automatycznego sterowania.
| Maksymalne dopuszczalne ciśnienie robocze PS | 350 bar (5000 psi) |
|---|---|
| Pilot Pressure | sprężone powietrze o ciśnieniu 6 - 12 bar (90 - 175 psi) |
| Temperature Range | +5 °C do +80 °C |
| Connection A | Gwint zewnętrzny UNF 7/16"-20 |
| Media Inlet | Gwint wewnętrzny G1/2" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | V = sterowanie za pomocą przycisku zaworu |
| Material | Odporna na korozję stal nierdzewna, anodowane aluminium |
| Sealing Material | Uszczelnienie przednie z NBR |
- Możliwa automatyzacja
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Większa wydajność i obniżone koszty
- Nie wymaga ręcznego dokręcania
- Brak konieczności stosowania sprzętu testowego
- Mechanizm blokowania szczękowego WEH®
Szybkozłączka do testów ciśnieniowych / testów funkcjonalnych w przemyśle motoryzacyjnym oraz w ogólnym przemyśle elementów pneumatycznych i hydraulicznych z gwintem zewnętrznym do następujących rozmiarów standardowych:
- SAE J514 JIC 37° | GZ UNF 7/16"-20
Szybkozłączka TW18V nadaje się szczególnie do zautomatyzowanego testowania szczelności silników, zbiorników paliwa, zbiorników ciśnieniowych, chłodnic oleju, układów kierowniczych, przewodów paliwowych, przetworników ciśnienia, zespołów urządzeń, węży, cylindrów i komponentów hydraulicznych. Adapter nadaje się również do montażu w systemach zautomatyzowanych.
