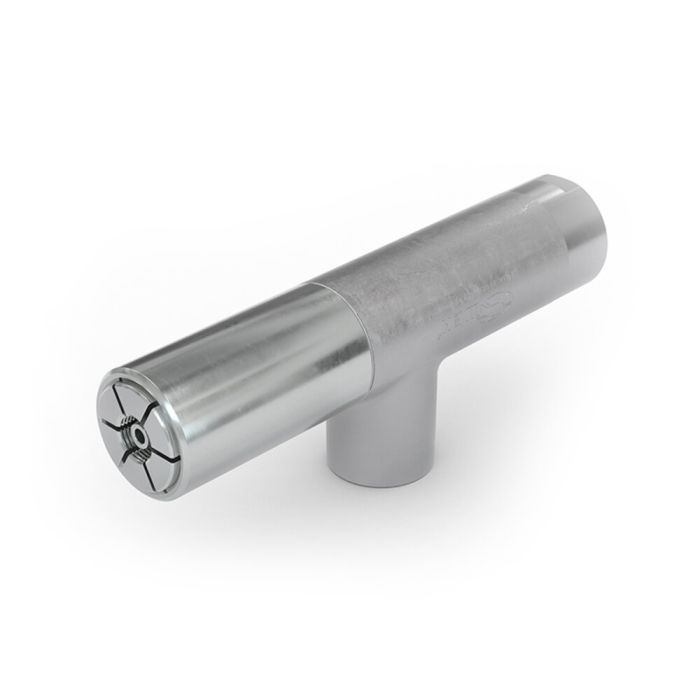

Adapter WEH® TW18P
Szybkozłącze WEH® TW18P do testów szczelności i funkcjonalności, prób ciśnieniowych i testów próżniowych do maks. 350 bar
Adapter WEH® TW18P to idealne narzędzie do zautomatyzowanego testów ciśnieniowych i funkcjonalnych od próżni do maks. 350 bar. Tworzy bezpieczne i szczelne połączenia w znormalizowanych gwintach zewnętrznych w ciągu kilku sekund – bez konieczności żmudnego przykręcania i odkręcania.
Nie są już potrzebne żadne dodatkowe materiały uszczelniające gwinty, eliminowane są czasochłonne i kosztowne urządzenia do mocowania i testowania. Sterowanie pneumatyczne odbywa się poprzez zawór zewnętrzny. Przy częstym łączeniu i rozłączaniu, automatyzacja pozwala na znaczne oszczędności czasu i kosztów.
Im wyższe ciśnienie testowe, tym mocniej adapter WEH zaciska się na badanym elemencie, zapewniając w ten sposób dodatkowy środek bezpieczeństwa dla operatora.
Szybkozłączka jest dostępna do niskich ciśnień do 50 bar i wysokich ciśnień do 350 bar. Do obsługi ręcznej dostępny jest wariant TW18H z dźwignią ręczną, a do zastosowań pneumatycznych wariant TW18V z przyciskiem zaworu.
| Maksymalne dopuszczalne ciśnienie robocze PS | 50 bar (725 psi) |
|---|---|
| Pilot Pressure | sprężone powietrze o ciśnieniu 6 - 12 bar (90 - 175 psi) |
| Temperature Range | +5 °C do +80 °C |
| Connection A | Gwint zewnętrzny G1/2" |
| Media Inlet | Gwint wewnętrzny G1/2" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | P = sterowanie pneumatyczne dla zautomatyzowanych aplikacji |
| Material | Odporna na korozję stal nierdzewna, anodowane aluminium |
| Sealing Material | Uszczelnienie przednie z NBR |
- Możliwa automatyzacja
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Większa wydajność i obniżone koszty
- Nie wymaga ręcznego dokręcania
- Brak konieczności stosowania sprzętu testowego
- Mechanizm blokowania szczękowego WEH®
Szybkozłączka do testów ciśnieniowych / testów funkcjonalnych w przemyśle motoryzacyjnym oraz w ogólnym przemyśle elementów pneumatycznych i hydraulicznych z gwintem zewnętrznym do następujących rozmiarów standardowych:
- Gwint rurowy Whitwortha zgodny z DIN EN ISO 228-1 | GZ G1/2"
Szybkozłączka TW18P nadaje się szczególnie do zautomatyzowanego testowania szczelności silników, zbiorników paliwa, zbiorników ciśnieniowych, chłodnic oleju, układów kierowniczych, przewodów paliwowych, przetworników ciśnienia, zespołów urządzeń, węży, cylindrów i komponentów hydraulicznych. Adapter nadaje się również do montażu w systemach zautomatyzowanych.
