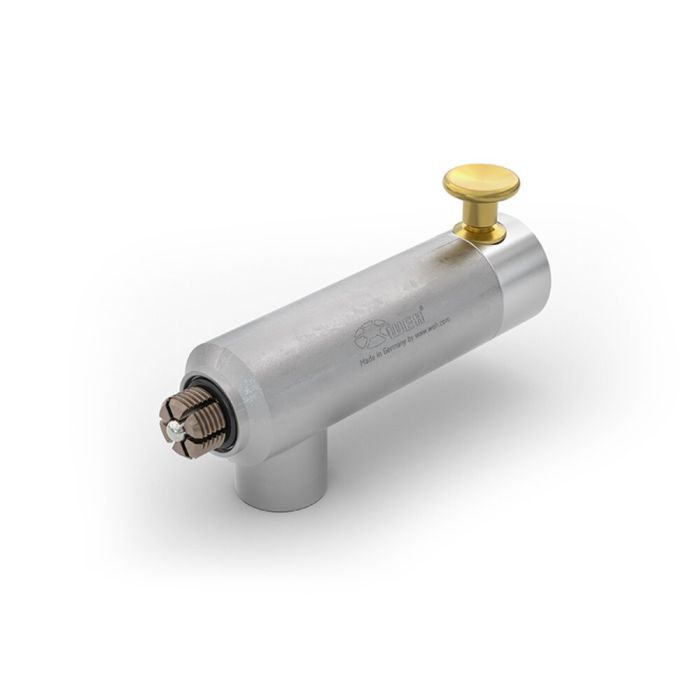

Adapter WEH® TW17V
Szybkozłącze WEH® TW17V do testów szczelności i funkcjonalności, prób ciśnieniowych i testów próżniowych do maks. 350 bar
Adapter WEH® TW17V to idealne narzędzie do zautomatyzowanych prób ciśnieniowych i funkcjonalnych od próżni do maks. 350 bar. Tworzy bezpieczne i szczelne połączenia w znormalizowanych gwintach wewnętrznych w ciągu kilku sekund – bez konieczności żmudnego przykręcania i odkręcania.
Nie są już potrzebne żadne dodatkowe materiały uszczelniające gwinty, eliminowane są czasochłonne i kosztowne urządzenia do mocowania i testowania. Sterowanie pneumatyczne jest wyjątkowo proste i następuje przy bardzo małym wysiłku. Wystarczy nacisnąć przycisk zaworu i umieścić adapter w elemencie testowym. Przy częstym łączeniu i rozłączaniu uzyskuje się znaczne oszczędności czasu i kosztów.
W korpusach o wielkości 5–6 adapter jest standardowo wyposażony w dodatkowe otwory w szczękach zaciskowych, które zwiększają przepływ medium, a przez to również zwiększają wydajność.
Szybkozłączka jest dostępna do niskich ciśnień do 50 barów i wysokich ciśnień do 350 bar. Do sterowania ręcznego dostępny jest wariant TW17H z dźwignią ręczną, a do zastosowań pneumatycznych wariant TW17P do w pełni automatycznego sterowania.
Dostępne są również wersje specjalne, tak jak np. przedłużona lub skrócona wersja adaptera, funkcja zaślepiająca, ze sterowaniem hydraulicznym itp.
| Maksymalne dopuszczalne ciśnienie robocze PS | 350 bar (5,000 psi) |
|---|---|
| Ciśnienie sterujące | 6 - 12 bar ( 90 - 175 psi) compressed air |
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | M10x1.0 female thread |
| Wejście medium B1 | G1/8" female thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | V = actuation via valve button |
| Materiał | Corrosion resistant stainless steel, anodized aluminium |
| Materiał uszczelniający | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism
Szybkozłączka do pneumatycznych i hydraulicznych testów ciśnieniowych i funkcjonalnych wykonywanych na częściach z gwintem wewnętrznym do następujących rozmiarów standardowych:
- Gwint metryczny ISO zgodny z normą DIN 13 | GW M10x1,0
Szybkozłączka TW17V nadaje się szczególnie do zautomatyzowanego testowania szczelności silników, zbiorników paliwa, zbiorników ciśnieniowych, chłodnic, układów kierowniczych, przewodów paliwowych, przetworników ciśnienia, zespołów urządzeń, węży, cylindrów i komponentów hydraulicznych.
Adapter ma również zastosowanie w dziedzinie elektromobilności, np. do testów szczelności obwodu chłodzącego i modułów olejowych silników elektrycznych, obudów akumulatorów i baterii słonecznych.
