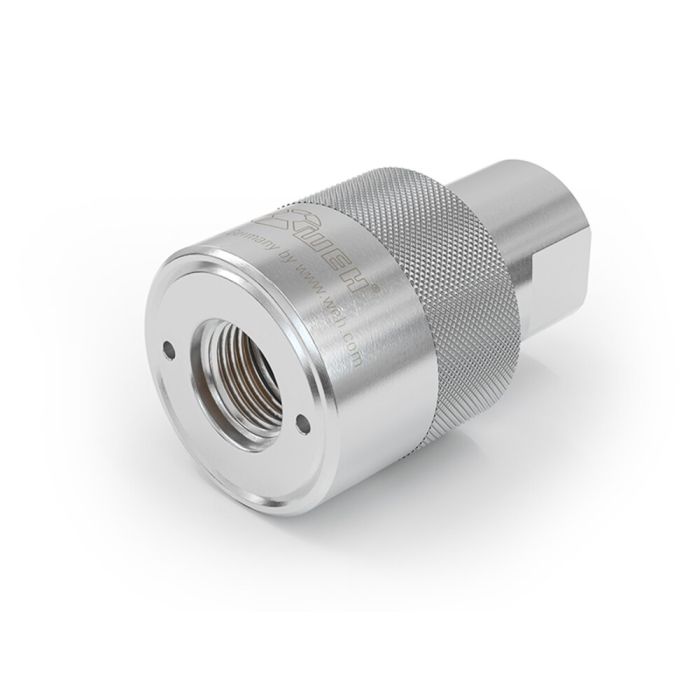

Adapter WEH® TW04
Szybkozłączka WEH® TW04 to idealne narzędzie do testów ciśnieniowych i próżniowych części z gwintem zewnętrznym do maks. 50 bar. Ponadto nadaje się do napełniania lub odpowietrzania.
Adapter wystarczy ręcznie nakręcić na gwint testowanego detalu, aż uszczelka zetknie się z przylgą – wówczas zostanie utworzone ciśnieniowo szczelne połączenie. Dokręcanie narzędziami ani uszczelnianie taśmą uszczelniającą nie jest potrzebne. Oszczędza to czas i zmniejsza koszty.
Im wyższe ciśnienie testowe, tym mocniej adapter dociska do gwintu elementu testowanego. Dzięki tłokowi wspomaganemu ciśnieniem gwarantowane jest bezpieczne połączenie.
Odporne na zużycie uszczelki NBR wytrzymują warunki produkcji przemysłowej i są bardzo trwałe. Ponadto adapter jest bardzo łatwy w konserwacji, a wymiana uszczelki jest łatwa i szybka, co minimalizuje czas przestoju systemu.
Szybkozłącze nakręcane WEH® TW04 jest standardowo wyposażone w obrotowy śrubunek. Umożliwia to obrót do dowolnej pozycji i zapobiega skręcaniu się przewodu zasilającego. Dzięki temu użytkownik uzyskuje poręczną i wygodną obsługę.
| Maksymalne dopuszczalne ciśnienie robocze PS | Próżnia do 50 bar (725 psi) |
|---|---|
| Temperature Range | +5 °C do +80 °C |
| Connection A | Gwint wewnętrzny NPT 1/8" |
| Media Inlet | Gwint wewnętrzny G1/8" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Wkręcane ręcznie |
| Material | Odporna na korozję stal nierdzewna |
| Sealing Material | Uszczelnienie przednie z poliuretanu lub NBR |
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Szczelne połączenia dokręcane ręcznie
- Łatwa wymiana uszczelki
Szybkozłącze nakręcane do prób ciśnieniowych / testów próżniowych części z gwintem zewnętrznym do stosowania z następującymi rozmiarami standardowymi:
- Gwint NPT (ANSI/ASME B1.20.1-1983) NPT 1/8"
Adapter nakręcany TW04 nadaje się szczególnie do testowania złączek, rur/przewodów, kotłów, pojemników, grzejników, bloków hydraulicznych, obudów turbin i podzespołów pojazdów.
