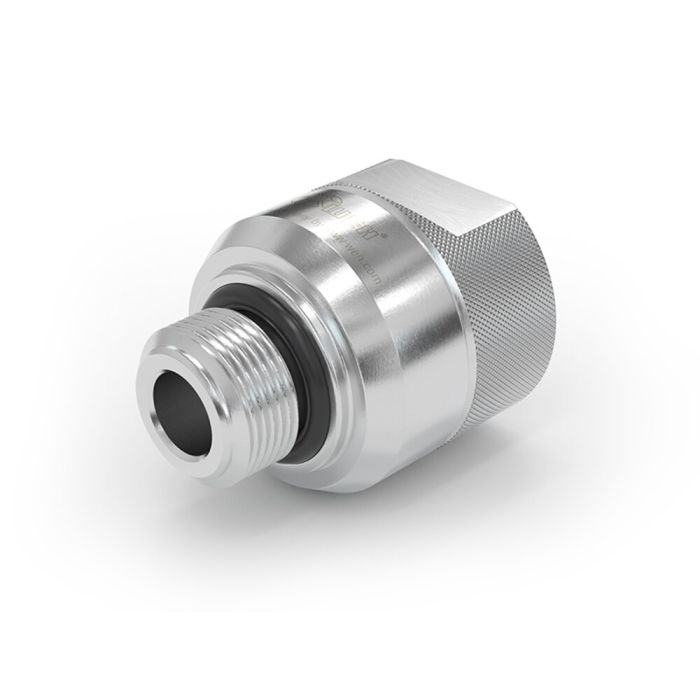

Adapter WEH® TW03
Szybkozłączka WEH® TW03 to idealne narzędzie do testów ciśnieniowych i próżniowych części z gwintem wewnętrznym do maks. 345 barów.
Adapter wystarczy ręcznie wkręcić w testowany detal, aż uszczelka zetknie się z przylgą – wówczas zostanie utworzone ciśnieniowo szczelne połączenie. Dokręcanie narzędziami ani uszczelnianie taśmą uszczelniającą nie jest potrzebne. Oszczędza to czas i zmniejsza koszty.
Im wyższe ciśnienie testowe, tym mocniej adapter dociska w gwincie testowanego elementu. Dzięki tłokowi wspomaganemu ciśnieniem gwarantowane jest bezpieczne połączenie.
Odporne na zużycie uszczelki NBR wytrzymują warunki produkcji przemysłowej i są bardzo trwałe. Ponadto adapter jest bardzo łatwy w konserwacji, a wymiana uszczelki czołowej jest łatwa i szybka, co minimalizuje czas przestoju systemu.
| Maksymalne dopuszczalne ciśnienie robocze PS | Próżnia do 276 bar (4000 psi) |
|---|---|
| Temperature Range | +5 °C do +80 °C |
| Connection A | Gwint wewnętrzny G3/8" |
| Media Inlet | Gwint wewnętrzny G3/8" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Wkręcane ręcznie |
| Material | Odporna na korozję stal nierdzewna |
| Sealing Material | Uszczelnienie przednie z NBR |
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Szczelne połączenia dokręcane ręcznie
- Łatwa wymiana uszczelki
Szybkozłącze wkręcane do prób ciśnieniowych / testów próżniowych części z gwintem wewnętrznym do stosowania z następującymi rozmiarami standardowymi:
- Gwint rurowy Whitwortha zgodny z DIN EN ISO 228-1 G3/8"
Adapter wkręcany TW03 nadaje się szczególnie do testowania złączek, rur/przewodów, kotłów, pojemników, grzejników, bloków hydraulicznych, obudów turbin i podzespołów pojazdów.
