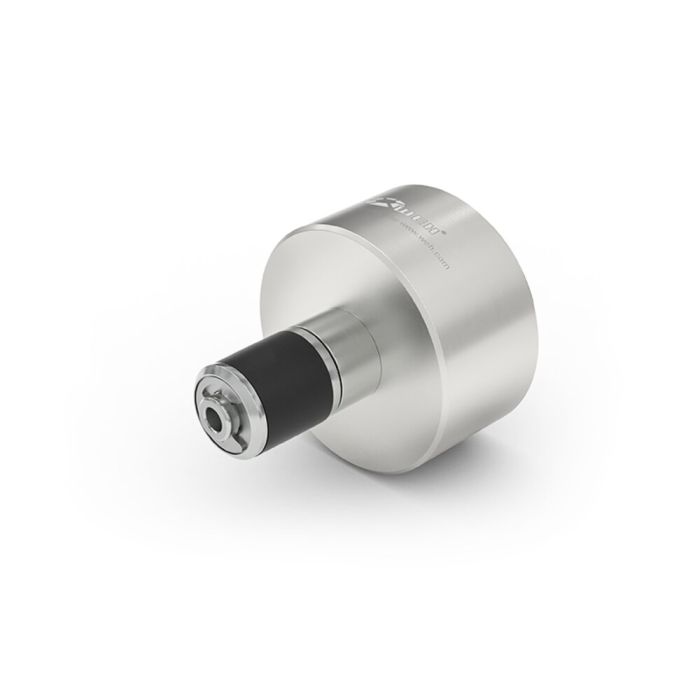

Adapter WEH® TW01
Adapter WEH® TW01 do automatycznych testów szczelności, testów ciśnieniowych i próżniowych do maks. 9 bar
Szybkozłączka WEH® TW01 to idealne narzędzie do testów ciśnieniowych i próżniowych, a także testów spadku ciśnienia, testów podwodnych i metodą helową. Adapter uszczelnia szybko i niezawodnie na średnicy wewnętrznej rur, otworów, węży i elementów z gwintem wewnętrznym. Ponadto może być używany do płukania i napełniania komponentów.
Ze względu na sterowanie pneumatyczne, szybkozłączka nadaje się szczególnie do kontroli jakości w trakcie produkcji i automatyzacji procesów kontroli. W ten sposób wzrasta produktywność.
Wystarczy zamontować adapter w testowanym elemencie i zastosować ciśnienie sterujące, a zostanie utworzone ciśnieniowo szczelne połączenie. Umożliwia to połączenie w ciągu kilku sekund bez żmudnego przykręcania. Dzięki łatwej obsłudze można oszczędzić dużo czasu i znacznie obniżyć koszty.
Szybkozłącze jest standardowo wyposażone w ogranicznik skoku i posiada dodatkową uszczelkę przednią do przyłączania do gwintów wewnętrznych. Elastyczna uszczelka jest rozprężana, uszczelnia średnicę wewnętrzną i jednocześnie kompensuje tolerancje testowanego elementu. W ten sposób adapter doszczelnia niezawodnie także na nierówne i chropowate powierzchnie. Adapter uszczelnia testowany element jedynie za pomocą gumy uszczelniającej, ale nie ma funkcji samotrzymającej. Dlatego konieczne jest jego trwałe przymocowanie na stanowisku testowym.
Typy specjalne, jak np. adaptery podwójne, są dostępne na zapytanie. Dostępna jest również wersja szybkozłącza TW01 z przedłużonym lub skróconym trzpieniem.
| Maksymalne dopuszczalne ciśnienie robocze PS | Próżnia do 9 bar (130 psi) |
|---|---|
| Pilot Pressure | Rozmiar obudowy 1 - 8: sprężone powietrze o ciśnieniu 6 - 12 bar |
| Pilot Pressure Port P1 | Gwint wewnętrzny G1/8" |
| Temperature Range | +5 °C do +80 °C |
| Connection A | Średnica wewnętrzna rury 55,0 - 58,5 mm |
| Media Inlet | Gwint wewnętrzny G3/4" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Pneumatyczne |
| Material | Obudowa, tłok i element dystansowy: Aluminium |
| Sealing Material | Uszczelnienie główne chloroprenowe / o-ringi NBR Uszczelnienia uretanowe do zastosowań o wysokim zużyciu są opcjonalne |
- Możliwa automatyzacja
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Większa wydajność i obniżone koszty
- Nie wymaga ręcznego dokręcania
- Uszczelnianie nieregularnych lub chropowatych powierzchni
- Łatwa wymiana uszczelki
- Ogranicznik skoku
Szybkozłączka do testów ciśnieniowych / testów próżniowych / testów spadków ciśnienia / testów metodą helową / testów szczelności / napełniania / płukania gładkich rur i otworów do następujących rozmiarów standardowych:
- Rura gładka | Powierzchnia uszczelnienia w rurze – Ø wewnętrzna 55,0 mm – 58,5 mm
Szybkozłącze TW01 nadaje się szczególnie do zautomatyzowanego testowania szczelności pojemników, zbiorników z tworzyw sztucznych, pomp, komponentów medycznych, zbiorników ciśnieniowych, rur i węży gumowych. Szybkozłącze nadaje się także do innych zastosowań, np.:
- stanowiska testowe do wykrywania nieszczelności
- systemy pick & place / systemy automatyzacji
Szybkozłącze stosowane jest także w sektorze e-mobilności do testów szczelności falowników (przekształcających prąd stały na prąd przemienny), obwodów chłodzenia silników elektrycznych i silników hybrydowych, a także obudowy aluminiowej z akumulatorami litowo-jonowymi.
